Introduction
L'installation correcte d'un palan n'est pas seulement une question de fonctionnalité - c'est une question de sécurité, de conformité et d'efficacité opérationnelle à long terme. Que vous travailliez sur un chantier de construction exigu ou dans une installation industrielle à haut risque, un mauvais positionnement du palan peut entraîner une défaillance de l'équipement, des violations de l'OSHA, voire des accidents catastrophiques. Ce guide distille des dizaines d'années d'expertise sur le terrain sous forme d'étapes réalisables, couvrant les points suivants
- Les marges de sécurité critiques pour les systèmes tambour/poulie
- Les tactiques d'atténuation des risques pour les environnements à faible visibilité
- Des solutions adaptables pour les sites à espace limité
- Exemples concrets d'échecs d'installation (et comment les éviter)
Considérations clés en matière de sécurité et de mécanique pour le placement des palans
Visibilité et stratégies d'atténuation des risques
Les palans installés à proximité d'angles morts ou de zones à forte circulation doivent faire l'objet d'une amélioration proactive de la visibilité :
- Zones d'exclusion marquées: Utiliser un ruban adhésif au sol conforme à la norme OSHA (largeur minimale de 3 pouces) dans un rayon de 6 pieds autour de la trajectoire du palan.
- Alertes activées par le mouvement: Des lumières stroboscopiques ou des avertisseurs sonores réduisent les risques de surprise lorsque les opérateurs ne peuvent pas voir la charge.
- Placement des miroirs: Les miroirs convexes inclinés placés aux intersections améliorent la visibilité. Des études de cas réalisées dans des entrepôts ont montré que ces miroirs réduisaient les risques de collision de 40 %.
Vous êtes-vous déjà demandé pourquoi certains palans semblent sujets aux accidents malgré des limites de charge appropriées ? Souvent, il s'agit d'une mauvaise planification de la visibilité, et non d'une défaillance mécanique.

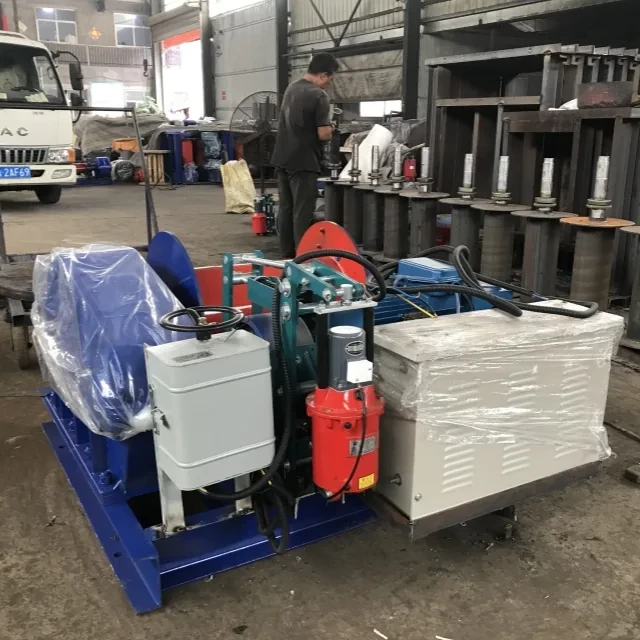

Calcul des distances critiques pour les systèmes à tambour et à poulie
Trois mesures non négociables permettent d'éviter l'usure des câbles et les surcharges :
- Distance entre le tambour et le réa de tête: Doit être supérieure à 20x le diamètre du câble (par exemple, câble de 10 mm = distance minimale de 200 mm).
- Tolérance de l'angle de la flotte: Ne pas dépasser 1.5° pour les câbles synthétiques, 2° pour les câbles en acier afin d'éviter les erreurs de bobinage.
- Dégagement en hauteur: Maintenir 1,5 fois la hauteur du crochet comme zone tampon en cas de balancement inattendu.
Conseil de pro : Pour les palans Garlway à double tambour, ajoutez 15 % de distance supplémentaire pour tenir compte du frottement simultané des bobines.
Éviter les erreurs d'installation courantes
Risques liés à l'ouverture des plaques de traction et à un mauvais alignement
Une enquête menée par l'OSHA en 2022 a établi que 12 % des blessures liées aux palans étaient dues à deux erreurs :
- Plaques de traction non protégées: Les plaques exposées accrochent les vêtements ou les outils ; installez toujours les protections fournies par le fabricant.
- Réas mal alignés: Même un écart latéral de 3 mm accélère l'usure du câble de 200 %. Vérifiez l'alignement à l'aide de niveaux laser après l'installation.
Études de cas : Défaillances dues à la non-conformité
- Incident dans une usine de transformation alimentaire: Un palan monté 30 cm trop près d'une vanne de vapeur a subi une corrosion du câble, ce qui a entraîné la chute d'une charge de 500 kg en l'espace de 6 mois. Solution : Revêtements résistants à la corrosion + distance minimale de 1 m par rapport aux sources d'humidité.
- Effondrement d'un chantier de construction: L'utilisation de boulons d'ancrage sous-dimensionnés pour un palan Garlway de 10 tonnes a provoqué l'arrachement d'un mur. L'analyse après l'effondrement a confirmé la nécessité d'utiliser boulons M24 dans du béton avec une résistance ≥3,500 psi .
Adaptation des lignes directrices à des environnements difficiles
Solutions pour les sites à espace limité
Lorsque l'on travaille avec moins de 2 m d'espace latéral :
- Empilage vertical: Installer les palans sur des mezzanines renforcées avec des systèmes d'arrêt des chutes.
- Modèles montés sur pivot: Les modèles à base rotative de Garlway réduisent le rayon de pivotement de 60 % par rapport aux unités fixes.
Normes réglementaires et meilleures pratiques
- OSHA 1926.552(c): Obligation de procéder à des inspections mensuelles des "composants porteurs" et de les consigner dans un registre.
- ASME B30.16: Exige des systèmes de freinage doubles pour les charges supérieures à 5 tonnes ou les hauteurs supérieures à 6 m.
Conclusion : La sécurité comme un système, pas comme une étape
L'installation d'un palan n'est pas une tâche ponctuelle - c'est un engagement permanent en faveur de l'évaluation des risques. Principaux enseignements :
- Mesurer deux fois, monter une fois: La précision des distances entre le tambour et le réa permet d'éviter 80 % des défaillances mécaniques.
- Protéger les espaces: Les boucliers et les tampons sont aussi essentiels que le palan lui-même.
- Tout documenter: Les registres d'inspection protègent à la fois votre équipe et votre statut de conformité.
Pour les environnements exigeant une durabilité extrême, les palans de Garlway palans à engrenages scellés de Garlway offrent une protection accrue contre la poussière et l'humidité, ce qui est essentiel pour les applications minières ou marines. Consultez toujours les spécifications techniques avant de finaliser les plans d'installation.
