Le système d'engrenage définitif utilisé dans la quasi-totalité des treuils hydrauliques modernes est l'ensemble d'engrenages planétaires. Ce système compact et robuste est spécifiquement choisi pour sa capacité à gérer un couple immense dans un faible encombrement et est généralement conçu avec un rapport de démultiplication très élevé pour fournir la puissance de traction et le contrôle de charge nécessaires.
L'utilisation d'un système d'engrenages planétaires dans un treuil hydraulique est un choix d'ingénierie délibéré. Sa conception compacte offre la multiplication de couple massive requise pour les charges lourdes, tandis que son rapport de démultiplication élevé fournit une capacité de maintien de charge intrinsèque, qui est une caractéristique de sécurité critique.
L'anatomie d'une transmission de treuil hydraulique
Pour comprendre pourquoi le système d'engrenages planétaires est la norme de l'industrie, il est important de voir comment il fonctionne en conjonction avec sa source d'énergie. La transmission se compose de deux composants principaux travaillant à l'unisson.
La source d'énergie : le moteur hydraulique
Le processus commence par le moteur hydraulique, souvent une conception à stator à rouleaux ou gerotor. La seule tâche de ce composant est de convertir le flux de fluide hydraulique à haute pression d'une pompe en une force de rotation initiale, ou couple. Bien que puissant, ce couple initial n'est pas suffisant pour tirer une charge lourde par lui-même.
Le multiplicateur de force : le système d'engrenages planétaires
La force de rotation du moteur est directement introduite dans le système d'engrenages planétaires. Ce réducteur se compose d'un engrenage central "soleil", de plusieurs engrenages "planétaires" qui l'orbitent, et d'un engrenage extérieur "couronne". Cette configuration permet une réduction de vitesse significative dans un espace compact et en ligne, ce qui la rend parfaite pour la forme cylindrique d'un treuil.
L'avantage critique : des rapports de démultiplication élevés
L'efficacité d'un treuil est définie par son rapport de démultiplication. Un rapport élevé, souvent 26:1 ou plus, est la clé pour transformer la vitesse élevée et le couple modéré du moteur en la faible vitesse et l'énorme couple du tambour du treuil.
Traduire la vitesse en puissance
Un rapport de démultiplication de 26:1 signifie que pour chaque 26 tours complets du moteur hydraulique, le tambour du treuil ne tourne qu'une seule fois. Cette réduction massive de la vitesse multiplie directement le couple du moteur, générant la force de traction énorme requise pour les applications de récupération et industrielles.
L'effet de "freinage" intrinsèque
Ce rapport élevé crée également un désavantage mécanique important pour toute force tentant de faire reculer le système à partir de la charge. Le poids de la charge sur le câble du treuil est rarement suffisant pour surmonter le frottement interne et l'engrenage nécessaires pour entraîner le moteur à reculons. C'est ce qu'on appelle empêcher le retour arrière, et cela agit comme un frein de sécurité crucial et passif qui aide à maintenir la charge stable.
Comprendre les compromis
Bien que ce système soit exceptionnellement puissant et fiable, sa conception présente des compromis intrinsèques qu'il est important de reconnaître.
La puissance a un coût en vitesse
Le compromis le plus évident est la vitesse. Le même rapport de démultiplication élevé qui crée une puissance de traction incroyable entraîne également une vitesse de ligne très lente. C'est un choix délibéré qui privilégie le contrôle et la sécurité par rapport à la rapidité.
Complexité du système et source d'alimentation
Contrairement à un treuil électrique qui se connecte à une batterie, un treuil hydraulique fait partie d'un système plus vaste. Il nécessite une pompe hydraulique (souvent entraînée par le moteur du véhicule), un réservoir de fluide et des conduites haute pression. Cela ajoute de la complexité d'installation, mais constitue la base de sa puissance et de son cycle de service supérieurs.
Génération de chaleur
Le système hydraulique et le processus de réduction de vitesse génèrent de la chaleur lors d'une utilisation intensive et continue. Une conception de système appropriée et un entretien du fluide sont essentiels pour gérer cette chaleur et assurer la longévité et la fiabilité du treuil.
Faire le bon choix pour votre objectif
La sélection de l'équipement approprié commence par la compréhension des principes de sa conception.
- Si votre objectif principal est la puissance de traction maximale et la durabilité : Un treuil hydraulique avec un système d'engrenages planétaires à rapport élevé est la norme professionnelle pour la récupération lourde et le travail industriel en continu.
- Si votre objectif principal est la sécurité et le contrôle précis de la charge : La capacité de maintien de charge intrinsèque de l'ensemble d'engrenages planétaires à rapport élevé est une caractéristique essentielle qui offre une marge de sécurité significative.
- Si votre objectif principal est une utilisation occasionnelle ou une vitesse de ligne plus rapide : Un treuil électrique peut être une solution plus simple, mais vous sacrifierez la puissance brute, l'endurance thermique et le contrôle fin d'un système hydraulique.
Comprendre comment le moteur hydraulique et les engrenages planétaires fonctionnent ensemble vous permet de sélectionner et d'utiliser votre équipement avec confiance et sécurité.
Tableau récapitulatif :
| Caractéristique | Avantage du système d'engrenages planétaires |
|---|---|
| Multiplication du couple | Les rapports de démultiplication élevés (par exemple, 26:1) transforment la vitesse du moteur en une puissance de traction immense. |
| Conception compacte | La conception concentrique s'intègre parfaitement dans le boîtier cylindrique du treuil. |
| Sécurité de maintien de charge | Le rapport élevé crée un désavantage mécanique, empêchant le retour arrière pour un contrôle de charge sécurisé. |
| Durabilité | La construction robuste gère une utilisation continue et intensive dans les applications industrielles et de récupération. |
Prêt à exploiter la puissance et la fiabilité d'un treuil hydraulique à engrenages planétaires ?
Chez GARLWAY, nous sommes spécialisés dans l'ingénierie de machines de construction robustes pour les professionnels qui exigent performance et sécurité. Nos treuils hydrauliques, dotés de systèmes d'engrenages planétaires à rapport élevé, sont conçus pour offrir :
- Un couple inégalé pour les tâches de récupération et de levage les plus exigeantes.
- Une durabilité supérieure pour un fonctionnement continu sur les chantiers du monde entier.
- Une sécurité critique avec des capacités de maintien de charge intrinsèques.
Que vous soyez une entreprise de construction, un entrepreneur en équipements lourds ou dans le secteur industriel, GARLWAY fournit la puissance fiable dont vous avez besoin.
Contactez nos experts dès aujourd'hui pour trouver la solution de treuil hydraulique parfaite pour votre application spécifique et obtenir un devis !

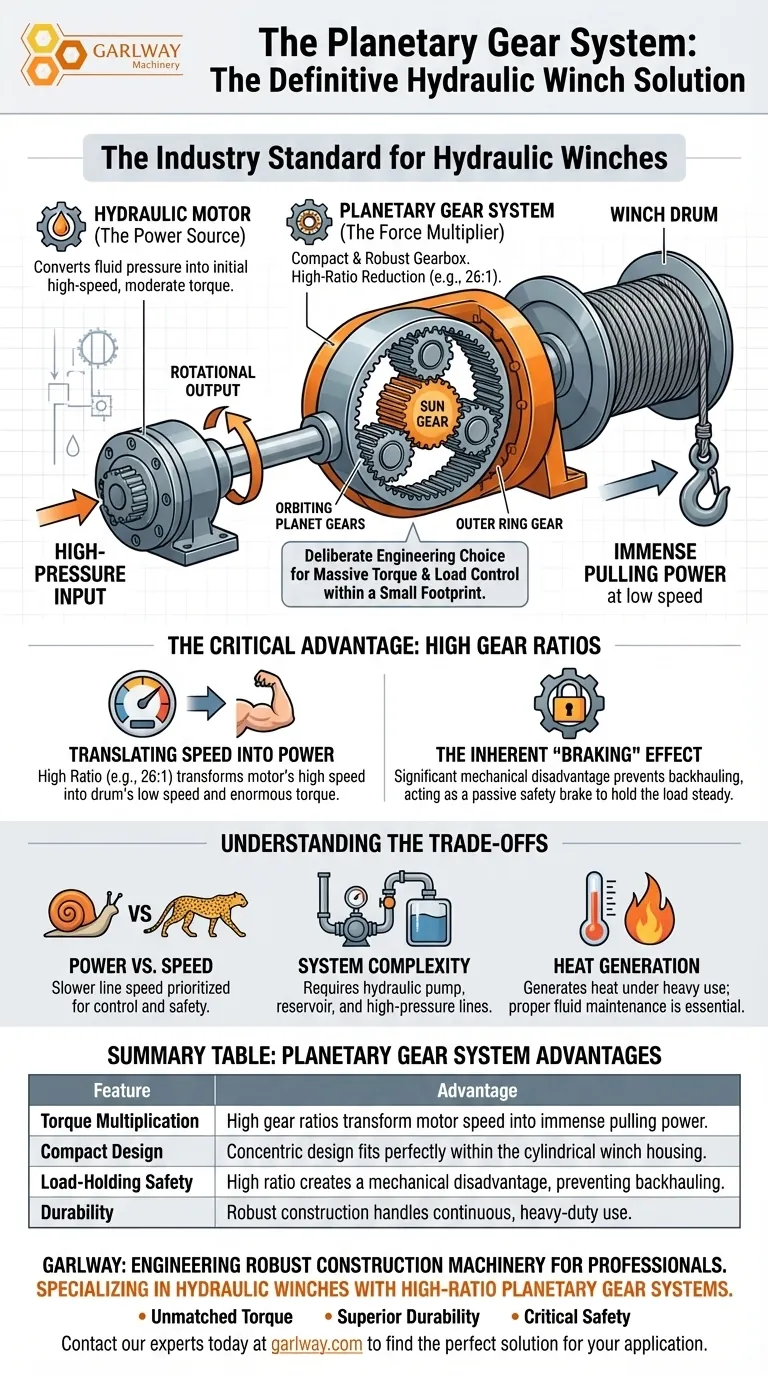

Guide Visuel
