Le mécanisme principal qu'un treuil hydraulique utilise pour générer une puissance de traction immense est un système d'engrenages planétaires. Cet ensemble d'engrenages agit comme un multiplicateur de couple, convertissant habilement la rotation à haute vitesse et à faible couple du moteur hydraulique en la force à faible vitesse et à couple élevé requise pour faire tourner le tambour du treuil.
Un système d'engrenages planétaires est le lien essentiel entre la vitesse du moteur hydraulique et la force brute du treuil. Il sacrifie la vitesse de rotation selon un rapport précisément calculé pour multiplier le couple, permettant à un moteur compact d'effectuer un travail exceptionnellement lourd.
Comment les engrenages planétaires multiplient le couple
L'efficacité d'un système d'engrenages planétaires réside dans sa conception unique et compacte. Il se compose de trois éléments principaux travaillant de concert pour réduire la vitesse et augmenter la force.
Les composants principaux
Un réducteur planétaire contient un engrenage solaire central, plusieurs engrenages planétaires qui orbitent autour de l'engrenage solaire, et un engrenage annulaire extérieur qui s'engrène avec les engrenages planétaires. Ces composants sont maintenus ensemble par un porte-satellites.
Le principe de fonctionnement
Dans une application de treuil typique, le moteur hydraulique entraîne l'engrenage solaire central, le faisant tourner à grande vitesse. Les engrenages planétaires, qui sont engrenés à la fois avec l'engrenage solaire et l'engrenage annulaire extérieur stationnaire, sont forcés de "marcher" à l'intérieur de l'engrenage annulaire.
Ce mouvement orbital fait tourner le porte-satellites à une vitesse beaucoup plus lente que l'engrenage solaire. Le tambour du treuil est connecté à ce porte-satellites lent mais puissant, créant la sortie finale.
L'effet du rapport de réduction
La différence de vitesse entre l'entrée (engrenage solaire) et la sortie (porte-satellites) est connue sous le nom de rapport de réduction. Cette réduction de vitesse est directement et proportionnellement responsable de l'augmentation du couple. Pensez-y comme utiliser une longue clé pour desserrer un boulon serré ; vous échangez un grand mouvement de votre main contre une petite mais puissante rotation du boulon.
Pourquoi ce système est idéal pour les treuils
Les ensembles d'engrenages planétaires ne sont pas utilisés par hasard ; leurs caractéristiques spécifiques les rendent parfaitement adaptés aux exigences d'un treuil de haute puissance.
Haute densité de couple
Cette conception intègre une énorme réduction d'engrenage et une multiplication de couple dans un espace physique incroyablement réduit. Ceci est essentiel pour les applications où l'espace et le poids sont limités, comme sur les véhicules ou les équipements industriels.
Transmission de puissance en ligne
L'arbre d'entrée (provenant du moteur) et l'arbre de sortie (vers le tambour) sont alignés sur le même axe. Cela crée une disposition mécanique simple, robuste et facile à intégrer.
Distribution de charge supérieure
Comme la charge est partagée entre plusieurs engrenages planétaires simultanément, les contraintes sont réparties uniformément. Cela empêche une seule dent d'engrenage d'être surchargée, ce qui conduit à une durabilité exceptionnelle et à une durée de vie opérationnelle plus longue dans des conditions extrêmes.
Comprendre les compromis
Bien que très efficace, ce système mécanique fonctionne selon un principe fondamental de compromis. Les comprendre est essentiel pour choisir le bon équipement.
La vitesse est le sacrifice
Le compromis le plus important est la vitesse. Plus le rapport de réduction nécessaire pour augmenter le couple pour des charges massives est élevé, plus la ligne du treuil se déplacera lentement. Il n'y a aucun moyen d'avoir simultanément un couple maximal et une vitesse maximale.
Complexité et maintenance
Un système d'engrenages planétaires est plus complexe mécaniquement qu'un simple système d'engrenages droits. Bien qu'incroyablement durable, cette complexité entraîne des coûts de fabrication plus élevés, et les réparations potentielles nécessitent des connaissances spécialisées.
Efficacité et chaleur
Bien que très efficaces, aucun système d'engrenage n'est parfait. Un petit pourcentage d'énergie est inévitablement perdu par friction, ce qui génère de la chaleur. En cas d'utilisation continue et intensive, cette chaleur doit être correctement gérée pour maintenir l'intégrité des lubrifiants et des composants.
Faire le bon choix pour votre objectif
Votre application dicte la configuration idéale du treuil. Le rapport de réduction est la spécification déterminante qui équilibre la puissance de traction avec la vitesse de la ligne.
- Si votre objectif principal est la puissance de traction maximale pour la récupération ou le levage de charges lourdes : Vous avez besoin d'un treuil avec un rapport de réduction élevé pour privilégier le couple avant tout.
- Si votre objectif principal est une vitesse de ligne plus rapide pour des tâches légères et répétitives : Un treuil avec un rapport de réduction plus faible vous fournira la vitesse opérationnelle dont vous avez besoin.
- Si votre objectif principal est un équilibre entre puissance et vitesse : Vous devez analyser la fiche technique du treuil pour trouver un rapport de réduction moyen qui convient le mieux à votre charge de travail typique.
En fin de compte, comprendre que le système d'engrenages planétaires échange magistralement la vitesse contre la force vous permet de sélectionner un treuil en fonction de ses principes mécaniques fondamentaux.
Tableau récapitulatif :
| Aspect clé | Description |
|---|---|
| Mécanisme principal | Système d'engrenages planétaires |
| Fonction | Convertit une entrée à haute vitesse et à faible couple en une sortie à faible vitesse et à couple élevé |
| Composants clés | Engrenage solaire, engrenages planétaires, engrenage annulaire, porte-satellites |
| Compromis principal | La vitesse est sacrifiée pour un couple accru |
| Idéal pour | Applications à couple élevé comme la récupération, le levage et la traction lourde |
Besoin d'un treuil hydraulique conçu pour un couple maximal ?
GARLWAY est spécialisé dans les engins de construction haute performance, y compris les treuils hydrauliques robustes conçus avec des systèmes d'engrenages planétaires avancés. Nos treuils offrent l'équilibre précis de puissance et de durabilité nécessaire pour les applications exigeantes.
Nous fournissons :
- Solutions personnalisées : Treuils sur mesure pour répondre à vos exigences spécifiques de couple et de vitesse.
- Support mondial : Service et pièces d'experts pour les entreprises de construction et les entrepreneurs du monde entier.
- Fiabilité éprouvée : Équipement durable conçu pour une utilisation intensive dans des environnements difficiles.
Discutons des besoins de votre projet. Contactez nos experts dès aujourd'hui pour trouver la solution de treuil parfaite pour vos travaux les plus difficiles !

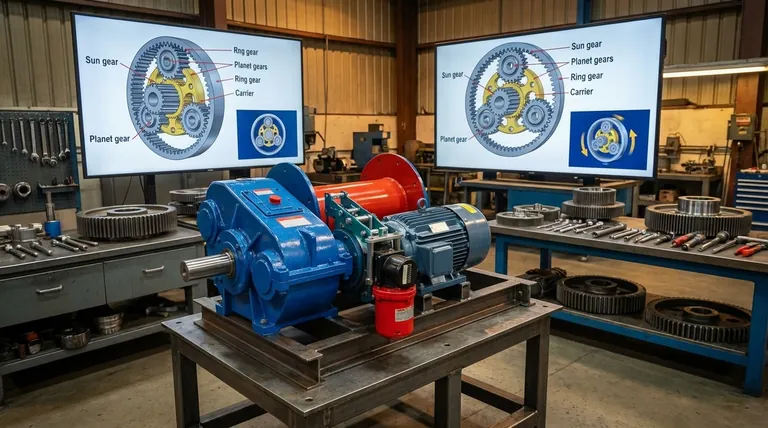

Guide Visuel
