La relation est directe et régie par une physique simple. Pour un moteur de treuil fonctionnant à une vitesse de rotation constante (tr/min), un tambour de plus grand diamètre enroulera le câble plus rapidement qu'un tambour de plus petit diamètre. En effet, chaque rotation du tambour plus grand tire une plus grande longueur de câble.
Le principe fondamental à comprendre est que le diamètre d'un tambour de treuil crée un compromis fondamental : un diamètre plus grand augmente la vitesse d'enroulement mais diminue la puissance de traction, tandis qu'un diamètre plus petit diminue la vitesse mais augmente la puissance de traction.
La mécanique de base : Vitesse vs Couple
Pour comprendre pourquoi ce compromis existe, vous devez examiner les deux sorties clés de tout système de treuil : la vitesse linéaire du câble et la force de traction (couple) qu'il peut exercer.
Comment le diamètre du tambour détermine la vitesse d'enroulement
Pensez à la circonférence du tambour. La longueur de câble tirée en une rotation complète est égale à cette circonférence.
La formule de la circonférence est π × diamètre.
Par conséquent, pour le même régime moteur, un diamètre plus grand entraîne une circonférence plus grande, tirant plus de câble à chaque tour. Cela se traduit directement par une vitesse linéaire plus élevée.
La relation inverse avec la puissance de traction
Le tambour agit comme un levier pour le moteur du treuil. La force de rotation du moteur (couple) est appliquée au tambour pour tirer la charge.
Un tambour de plus petit diamètre concentre plus efficacement le couple du moteur. C'est comme utiliser une clé courte et épaisse ; vous avez un levier maximal pour les travaux difficiles, ce qui permet au treuil de tirer des charges plus lourdes.
Un tambour de plus grand diamètre répartit ce même couple moteur sur une plus grande circonférence. Cela réduit la force de traction effective, un peu comme il est plus difficile de faire tourner une grande roue par sa jante qu'une petite.
L'impact critique de la superposition
Ce principe est le plus important lorsque l'on considère les couches de câble sur le tambour.
Au fur et à mesure que le câble s'enroule sur le tambour, chaque nouvelle couche augmente le diamètre *effectif*. Cela signifie que les performances du treuil changent en cours de traction. La première couche sur un tambour nu a le plus petit diamètre, offrant la vitesse la plus lente mais la puissance de traction la plus élevée.
Avec chaque couche successive, le treuil devient plus rapide mais plus faible. C'est pourquoi les capacités nominales des treuils sont toujours spécifiées pour la première couche de câble.
Comprendre les compromis
Choisir un treuil ne se résume pas à sa capacité maximale ; il s'agit de la façon dont sa conception correspond à votre utilisation prévue. Le diamètre du tambour est un élément central de cette conception.
Le cas d'un tambour de plus grand diamètre
Un tambour plus grand est avantageux lorsque la vitesse est la priorité et que les charges sont relativement légères. Ils ont également tendance à être plus doux avec le câble, car ils créent un rayon de courbure plus large, réduisant la contrainte et l'usure.
Le cas d'un tambour de plus petit diamètre
Un tambour plus petit est essentiel pour les applications exigeant une force maximale. Cette conception maximise l'avantage mécanique du moteur du treuil, ce qui en fait le choix pour les opérations de récupération et de levage lourdes où la puissance est plus importante que la vitesse.
Faire le bon choix pour votre application
Votre décision doit être guidée par la tâche principale que vous devez accomplir avec le treuil.
- Si votre objectif principal est la puissance de traction maximale : Choisissez un treuil avec un tambour plus petit et essayez toujours de fonctionner avec le moins de couches de câble sur le tambour pour les tractions les plus lourdes.
- Si votre objectif principal est la vitesse pour des charges plus légères : Un treuil avec un tambour de plus grand diamètre sera plus efficace pour votre tâche.
- Si vous avez besoin d'un équilibre entre les deux : Soyez parfaitement conscient que les performances de votre treuil changent. Un treuil rapide au début d'une traction deviendra plus lent et plus puissant à mesure que vous déroulerez plus de ligne.
Comprendre cet équilibre entre vitesse et puissance est la clé pour utiliser tout treuil en toute sécurité et efficacement.
Tableau récapitulatif :
| Diamètre du tambour | Vitesse d'enroulement | Puissance de traction | Meilleur cas d'utilisation |
|---|---|---|---|
| Plus grand | Plus élevée | Plus faible | Fonctionnement plus rapide avec des charges plus légères |
| Plus petit | Plus faible | Plus élevée | Force de traction maximale pour les charges lourdes |
| Remarque : Le diamètre effectif augmente avec chaque couche de câble, modifiant les performances en cours de traction. |
Besoin d'un treuil optimisé pour vos exigences spécifiques de puissance et de vitesse ?
Chez GARLWAY, nous sommes spécialisés dans l'ingénierie de machines de construction robustes, y compris des treuils conçus pour les besoins exigeants des entreprises de construction et des entrepreneurs du monde entier. Nos experts peuvent vous aider à sélectionner le treuil parfait pour garantir une efficacité et une sécurité maximales sur votre chantier.
Contactez notre équipe dès aujourd'hui pour une consultation personnalisée et découvrez la différence GARLWAY en matière de performance et de durabilité.

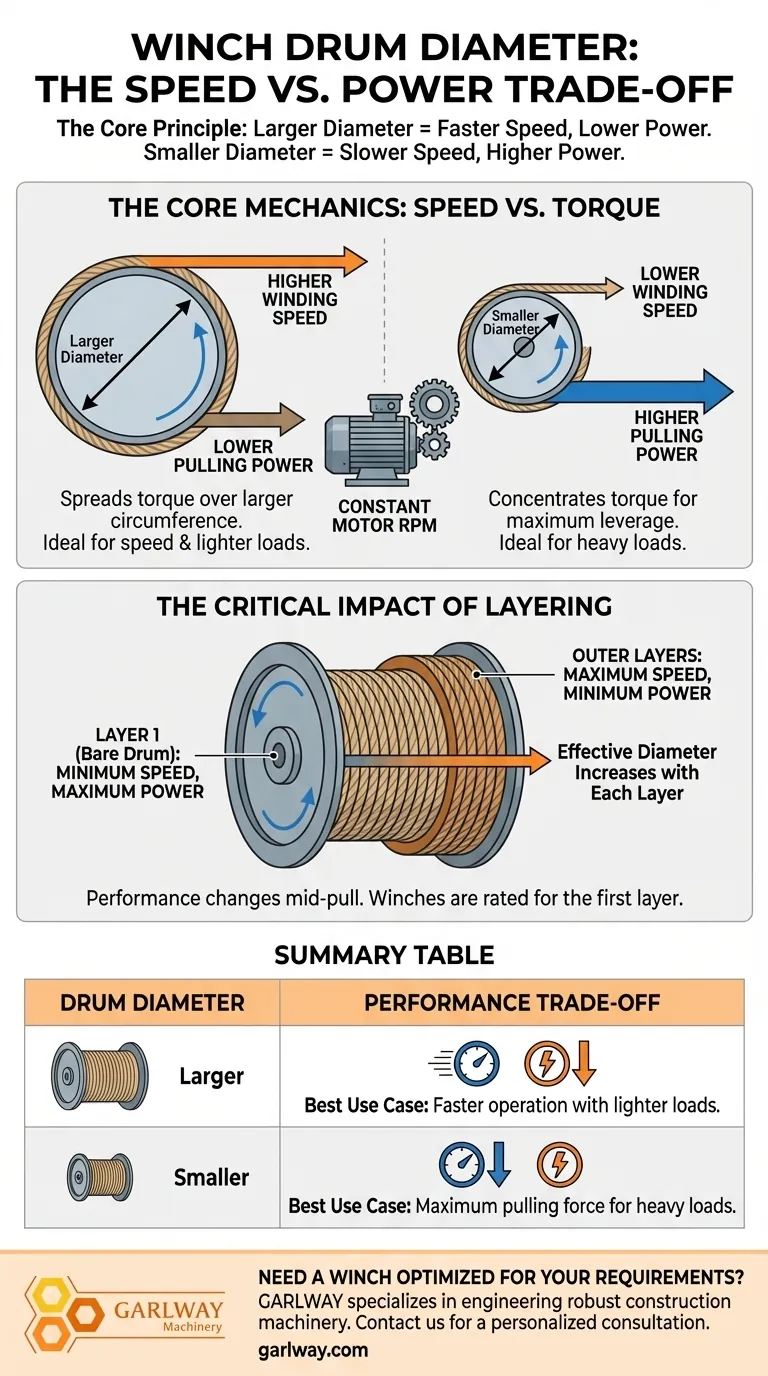

Guide Visuel
