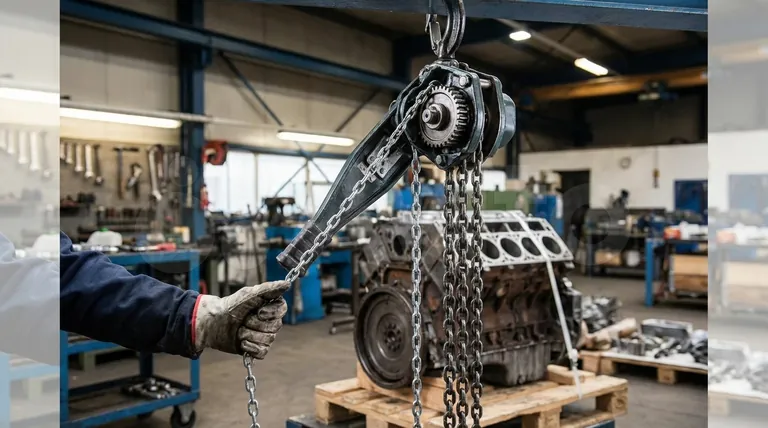

À la base, un palan à chaîne manuelle est un outil de levage actionné manuellement qui utilise un système d'engrenages pour multiplier l'effort humain, permettant à une seule personne de soulever des objets pesant plusieurs tonnes. Il fonctionne en faisant tirer à l'opérateur une légère "chaîne de traction" en boucle continue, qui actionne une série d'engrenages réducteurs internes. Ces engrenages entraînent un pignon de charge qui tire lentement et puissamment une lourde "chaîne de charge" attachée à l'objet.
Un palan à chaîne manuelle est une application remarquable de l'avantage mécanique. Il sacrifie intentionnellement la vitesse pour obtenir une puissance de levage immense, offrant un moyen sûr et contrôlé de soulever des charges lourdes sans avoir besoin d'électricité ou de puissance hydraulique.
Le Principe Fondamental : L'Avantage Mécanique en Action
Pour bien comprendre un palan à chaîne manuelle, il faut saisir le principe de l'échange de distance et de vitesse contre la force. L'appareil est conçu pour rendre cet échange incroyablement efficace.
Échanger la Vitesse contre la Puissance
Le concept fondamental est que vous tirez plusieurs mètres de la légère chaîne de traction pour faire monter la lourde chaîne de charge de quelques centimètres seulement. C'est dans cette disparité que réside la multiplication de la force, ou avantage mécanique. Votre petit effort, appliqué sur une longue distance, est converti en une force massive appliquée sur une courte distance.
Le Système d'Engrenages Interne
La "magie" se produit à l'intérieur du boîtier du palan, dans le train d'engrenages. Lorsque vous tirez la chaîne de traction, vous faites tourner un petit engrenage d'entrée (un pignon). Ce petit engrenage s'engrène avec un engrenage beaucoup plus grand, qui peut ensuite être connecté à un autre petit engrenage qui en fait tourner un encore plus grand. Chaque étape de cette séquence ralentit la rotation mais augmente considérablement le couple, ou la force de rotation.
Le Système à Deux Chaînes
Il est essentiel de distinguer les deux chaînes distinctes.
- La chaîne de traction est une longue boucle continue de chaîne légère que vous tirez. Elle s'adapte à une roue cannelée et son seul rôle est de recevoir votre effort d'entrée.
- La chaîne de charge est une chaîne beaucoup plus épaisse et de haute résistance avec un crochet de préhension à son extrémité. C'est la chaîne qui supporte le poids total de l'objet soulevé.
Un Regard à l'Intérieur du Mécanisme
Bien que les conceptions varient, presque tous les palans à chaîne manuelle partagent les mêmes composants clés qui travaillent de concert pour soulever et sécuriser une charge en toute sécurité.
La Roue de Chaîne et le Train d'Engrenages
La chaîne de traction repose sur la roue de chaîne. Lorsque vous tirez la chaîne, cette roue fait tourner un arbre d'entraînement central. Cet arbre est directement connecté au train d'engrenages, initiant le processus de multiplication de la force. Pensez-y comme à passer à la vitesse la plus facile de votre vélo : un tour de pédales entraîne un mouvement lent mais puissant de la roue.
Le Pignon de Charge (Roue de Levage)
Une fois que la force a été multipliée par les engrenages, elle est transférée au pignon de charge, souvent appelé roue de levage. Il s'agit d'un pignon spécial avec des poches formées avec précision qui agrippent solidement les maillons de la chaîne de charge, assurant un levage sans glissement.
Le Système de Freinage à Cliquet et à Patte
C'est la caractéristique de sécurité la plus critique. Attaché à l'arbre d'entraînement principal se trouve un engrenage à cliquet avec des dents inclinées. Un petit levier à ressort appelé patte repose contre ces dents. Lorsque vous soulevez, la patte clique sur les dents. Si vous arrêtez de tirer, le poids de la charge essaie d'inverser les engrenages, mais la patte attrape immédiatement une dent sur le cliquet, verrouillant tout le train d'engrenages et empêchant la charge de tomber.
Comprendre les Compromis
Un palan à chaîne manuelle est un outil exceptionnel, mais sa conception repose sur des compromis spécifiques. Les comprendre est essentiel pour l'utiliser correctement.
Avantage : Puissance de Levage Significative
Avec un rapport d'engrenage typique, une personne appliquant seulement 50 à 60 livres de force sur la chaîne de traction peut soulever une charge d'une ou deux tonnes. Cela en fait un outil inestimable dans les ateliers, les garages et les chantiers de construction.
Avantage : Portabilité et Simplicité
Comme il ne nécessite aucune source d'énergie externe, un palan à chaîne manuelle est très portable. Il peut être utilisé partout où il peut être solidement ancré. Sa nature purement mécanique le rend également durable et relativement facile à entretenir.
Limitation : Vitesse de Levage
Le principal compromis est la vitesse. Soulever un objet lourd, même de quelques pieds, peut nécessiter de tirer une longueur importante de chaîne de traction. Il ne convient pas aux applications nécessitant un levage rapide ou en grand volume.
Limitation : Fatigue de l'Opérateur
Bien que la force requise soit faible, le mouvement répétitif de traction de la chaîne pour un levage important peut être physiquement exigeant. Pour une utilisation fréquente ou continue, un palan motorisé est une meilleure option.
Un Palan à Chaîne Manuelle Est-il Adapté à Votre Tâche ?
Choisir le bon outil dépend entièrement des exigences de la tâche en matière de puissance, de précision et de vitesse.
- Si votre objectif principal est la précision et le contrôle : Un palan à chaîne manuelle est excellent pour des tâches telles que le positionnement d'un moteur ou l'alignement précis de machines lourdes où un mouvement lent et régulier est un avantage.
- Si votre objectif principal est les levages lourds et peu fréquents : C'est la solution idéale et économique pour un atelier ou un garage qui a besoin de soulever des objets lourds occasionnellement sans les dépenses d'un palan électrique.
- Si votre objectif principal est la vitesse et le levage en grand volume : Un palan à chaîne manuelle est le mauvais outil ; vous devriez choisir un palan électrique ou pneumatique conçu pour les environnements de production.
En comprenant ses principes mécaniques simples mais puissants, vous pouvez utiliser en toute confiance le palan à chaîne manuelle pour un levage sûr et efficace.
Tableau Récapitulatif :
| Aspect | Point Clé |
|---|---|
| Fonction Principale | Lève manuellement des charges lourdes (jusqu'à plusieurs tonnes) à l'aide d'un système d'engrenages et de chaînes. |
| Fonctionnement | Tirer une légère chaîne de traction actionne des engrenages internes, qui tirent lentement et puissamment une lourde chaîne de charge. |
| Principe Clé | Avantage Mécanique : Échange vitesse et distance contre une force de levage immense. |
| Avantage Principal | Puissance de levage significative sans électricité ; très portable et simple à utiliser. |
| Limitation Principale | Vitesse de levage lente ; peut causer de la fatigue à l'opérateur pour des levages longs ou fréquents. |
| Idéal Pour | Positionnement précis, levages lourds peu fréquents et environnements sans électricité. |
Besoin d'une Solution de Levage Fiable pour Votre Projet ?
GARLWAY se spécialise dans la fourniture de machines de construction robustes et durables, y compris des palans manuels et électriques haute performance parfaits pour les ateliers, les chantiers de construction et les applications industrielles. Notre équipement est conçu pour la sécurité, la précision et la valeur à long terme.
Laissez-nous vous aider à soulever en toute confiance.
Contactez GARLWAY dès aujourd'hui pour discuter de vos besoins spécifiques en matière de levage et trouver la solution de palan idéale pour votre entreprise.

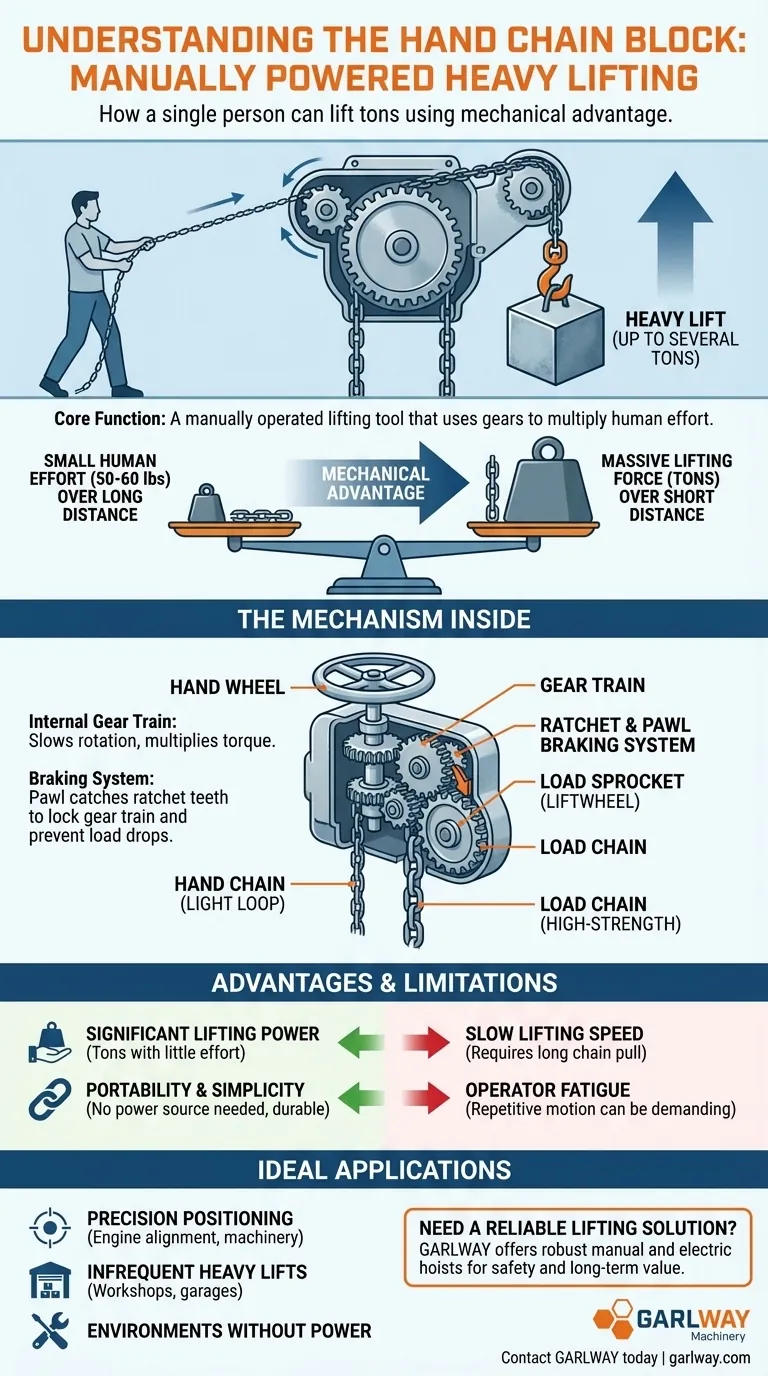

Guide Visuel
