Fondamentalement, la capacité de traction d'un treuil hydraulique est déterminée par trois facteurs principaux : la pression hydraulique du système (PSI), l'avantage mécanique de son rapport de démultiplication et le diamètre du tambour sur lequel le câble est enroulé. La pression dicte la force brute appliquée au moteur du treuil, tandis que les engrenages et le tambour traduisent cette force en puissance de traction.
La capacité nominale de votre treuil mesure son potentiel dans des conditions idéales. La puissance de traction réelle est un équilibre dynamique entre la force hydraulique fournie par votre véhicule et le levier mécanique qui change à chaque couche de câble sur le tambour.
Les composants clés de la puissance de traction
Pour comprendre la capacité de traction, vous devez d'abord comprendre les deux forces en jeu : la force hydraulique de la pompe du véhicule et la force mécanique créée dans le treuil lui-même.
Pression hydraulique (PSI) : Le multiplicateur de force
Le moteur du système de treuil est le fluide hydraulique sous pression. Cette pression, mesurée en Livres par pouce carré (PSI), est la force fondamentale qui entraîne le moteur hydraulique à l'intérieur du treuil.
La prise de force (PTO) ou la pompe de direction assistée d'un véhicule génère cette pression. Une pression de fonctionnement plus élevée se traduit directement par un couple plus important appliqué par le moteur hydraulique, augmentant ainsi la capacité de traction potentielle du treuil.
Rapport de démultiplication : Traduire la vitesse en couple
Le moteur hydraulique tourne rapidement mais avec un couple relativement faible. Le train d'engrenages planétaires du treuil agit comme un convertisseur de couple.
Cet ensemble d'engrenages réduit considérablement la vitesse de rotation du moteur, multipliant ainsi son couple. Un rapport de réduction plus élevé signifie plus de puissance de traction au détriment de la vitesse de ligne.
Diamètre du tambour : Le point de levier final
Le facteur final est le diamètre effectif du tambour du treuil. Le treuil exerce le plus de force lorsque le câble est sur sa première spire, où le diamètre du tambour est le plus petit.
À mesure que davantage de câble s'enroule sur le tambour, le diamètre effectif augmente. Ce changement de levier réduit la puissance de traction du treuil mais augmente sa vitesse de ligne.
Le rôle du débit hydraulique (GPM)
Alors que la pression détermine la puissance, une autre mesure, le débit, est tout aussi importante pour les performances.
Le débit régit la vitesse, pas la puissance
Le débit hydraulique, mesuré en Gallons par minute (GPM), dicte la vitesse de la ligne du treuil. Un GPM plus élevé permet au moteur hydraulique de tourner plus rapidement, tirant le câble plus vite.
Il est crucial de comprendre que le GPM n'a pas d'impact direct sur le poids maximum que le treuil peut tirer ; c'est le rôle du PSI et du rapport de démultiplication.
L'acte d'équilibrage du système
Pour des performances optimales, la capacité de la pompe hydraulique (PSI et GPM) doit être correctement adaptée aux exigences du moteur hydraulique du treuil. Une pompe sous-dimensionnée entraînera un treuil lent, faible, ou les deux.
Comprendre les compromis et les pièges
La classification annoncée d'un treuil n'est pas toujours ce que vous obtenez dans toutes les situations. Comprendre les compromis intégrés est essentiel.
La classification "première spire" est essentielle
La capacité de traction nominale d'un treuil, le chiffre sur la boîte, est presque toujours mesurée sur la première couche de câble sur le tambour. Sa puissance de traction réelle diminue à chaque couche supplémentaire de câble.
La relation inverse : Puissance contre vitesse
Il existe un compromis constant entre la puissance et la vitesse, déterminé par la quantité de câble sur le tambour. Un tambour presque vide offre une traction maximale mais une vitesse minimale. Un tambour presque plein offre une vitesse maximale mais une traction minimale.
L'intégrité du système est importante
L'ensemble du système doit être solide. Des engrenages usés dans le train planétaire, des fuites dans les conduites hydrauliques ou une pompe de véhicule défaillante dégraderont tous les performances et réduiront la capacité de traction réelle du treuil.
Faire le bon choix pour votre objectif
Sélectionner et utiliser un treuil efficacement signifie aligner ses spécifications sur votre tâche principale.
- Si votre objectif principal est la puissance de traction maximale : Choisissez un treuil avec un rapport de démultiplication élevé et assurez-vous que le système hydraulique de votre véhicule peut fournir le PSI élevé requis, en calculant toujours la capacité en fonction de la première spire de câble.
- Si votre objectif principal est les opérations de récupération rapides : Privilégiez un système avec un indice GPM élevé pour assurer une vitesse de ligne rapide, mais sachez que cela peut réduire la force de traction à mesure que le tambour se remplit.
- Si votre objectif principal est une utilisation équilibrée et polyvalente : Assurez-vous que la prise de force et la pompe de votre véhicule sont parfaitement adaptées aux spécifications PSI et GPM recommandées par le fabricant du treuil pour des performances fiables.
En comprenant ces principes fondamentaux, vous pouvez aller au-delà des simples classifications et prendre une décision éclairée basée sur le fonctionnement réel du système.
Tableau récapitulatif :
| Facteur | Rôle dans la capacité de traction | Métrique clé |
|---|---|---|
| Pression hydraulique (PSI) | Fournit la force fondamentale au moteur du treuil. | Livres par pouce carré (PSI) |
| Rapport de démultiplication | Convertit la vitesse du moteur en couple de traction élevé. | Rapport de réduction (par exemple, 200:1) |
| Diamètre du tambour | Agit comme un levier final ; la puissance est la plus élevée sur la première spire. | Diamètre (pouces/mm) |
| Débit hydraulique (GPM) | Régit la vitesse de ligne, pas la force de traction maximale. | Gallons par minute (GPM) |
Besoin d'un treuil hydraulique qui correspond parfaitement aux exigences de puissance et de vitesse de votre projet ?
Chez GARLWAY, nous sommes spécialisés dans les machines de construction durables et puissantes. Nos experts peuvent vous aider à choisir le treuil, la bétonnière ou l'installation de centrale à béton appropriés en fonction de votre système hydraulique spécifique et des exigences de votre chantier.
Contactez notre équipe dès aujourd'hui pour une consultation gratuite et laissez-nous vous aider à construire une opération plus efficace et plus fiable.

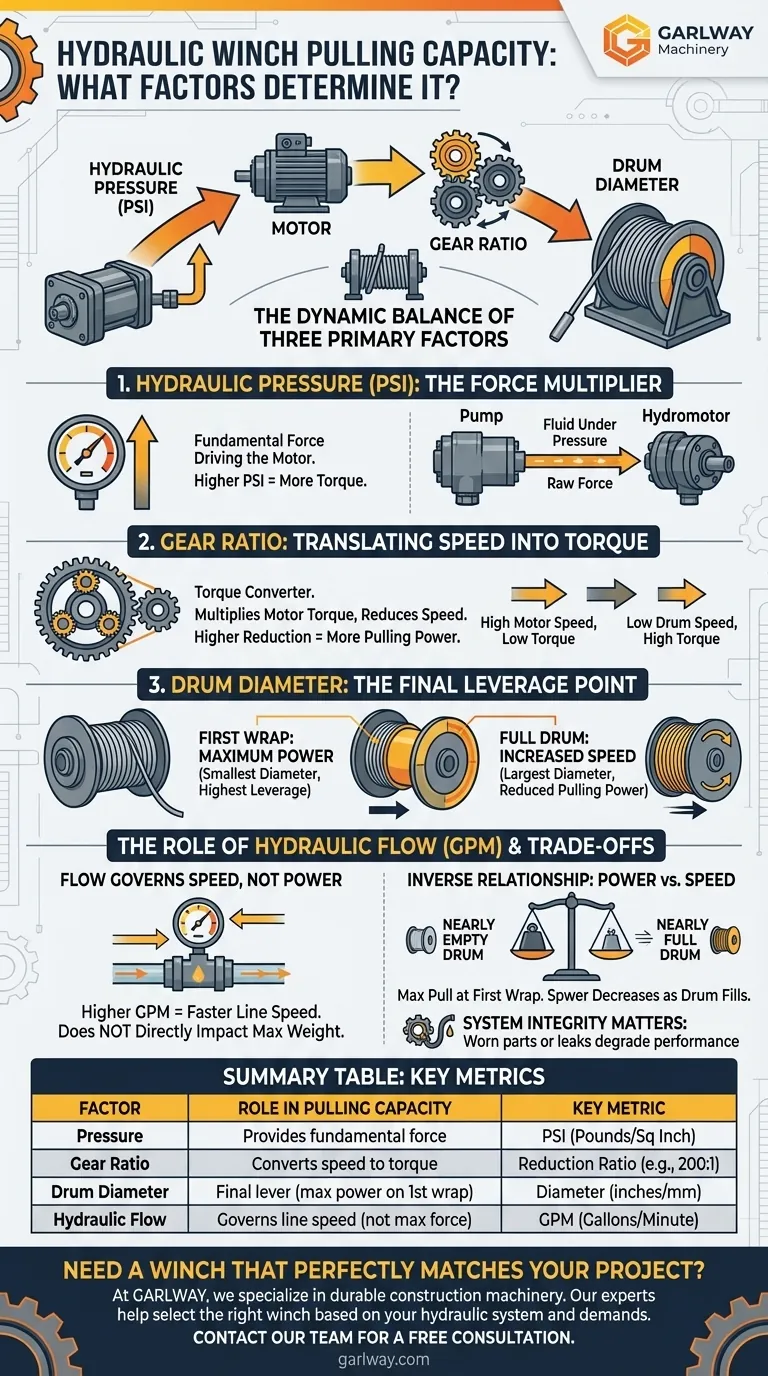

Guide Visuel
