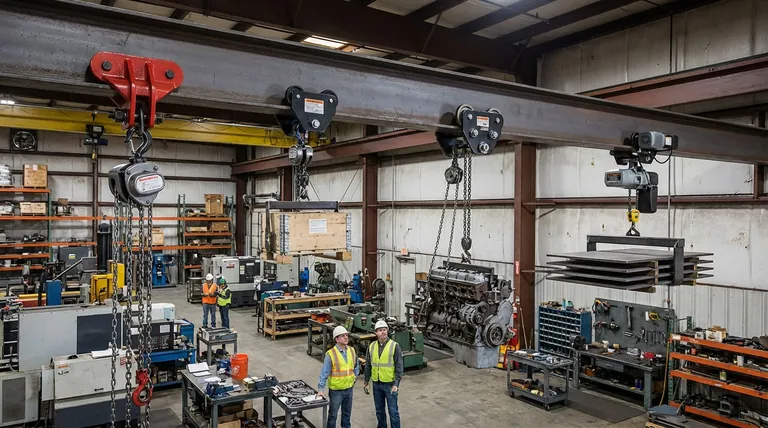

Les principales options pour suspendre un palan sont une bride de poutre fixe ou l'un des trois systèmes mobiles : un chariot à poussée, un chariot à engrenages ou un chariot électrique. Votre choix dépendra si la charge doit se déplacer horizontalement après avoir été soulevée et, le cas échéant, du niveau de contrôle requis, de la fréquence des mouvements et du poids de la charge.
La décision fondamentale ne concerne pas seulement le palan, mais le mouvement requis de la charge. Déterminez d'abord si votre point de levage doit être fixe ou mobile. S'il est mobile, votre choix se résume alors à un compromis entre la simplicité manuelle, la précision mécanique et l'efficacité motorisée.
Le choix fondamental : suspension fixe ou mobile
Avant d'évaluer les différents types de chariots, vous devez répondre à une question essentielle : la charge doit-elle seulement se déplacer de haut en bas, ou doit-elle également se déplacer horizontalement le long d'une poutre ?
La bride de poutre : pour le levage stationnaire
Une bride de poutre est un dispositif simple et robuste qui fixe votre palan à un point unique et stationnaire sur une poutre en I aérienne.
Son seul but est de fournir un point d'ancrage sécurisé pour le levage vertical uniquement. Une fois fixée, aucun mouvement horizontal le long de la poutre n'est possible.
C'est le choix idéal pour les postes de travail dédiés, tels qu'un atelier de maintenance ou un quai de chargement spécifique, où le travail est toujours effectué au même endroit.
Choisir votre méthode de déplacement : les systèmes de chariots
Si votre application nécessite de déplacer la charge soulevée horizontalement le long d'une poutre, vous avez besoin d'un chariot. Les trois types de chariots offrent différentes méthodes de contrôle et conviennent à différentes applications.
Le chariot à poussée : mouvement manuel simple
Un chariot à poussée est l'option mobile la plus basique. L'opérateur pousse ou tire simplement la charge elle-même pour déplacer le chariot le long de la poutre.
Ce système convient mieux aux charges légères et aux mouvements peu fréquents sur de courtes distances. Il offre simplicité et faible coût, mais manque de précision et peut être physiquement exigeant avec des charges plus lourdes.
Le chariot à engrenages : contrôle manuel précis
Un chariot à engrenages est également actionné manuellement, mais le mouvement est contrôlé en tirant une chaîne manuelle. Cette chaîne engage une boîte de vitesses, qui fait tourner les roues du chariot et le déplace le long de la poutre.
L'engrenage offre un avantage mécanique, ce qui facilite grandement le déplacement des charges lourdes et permet un positionnement très précis. C'est un excellent choix lorsque vous avez besoin de positionner une charge avec soin sans la complexité d'un système électrique.
Le chariot électrique : motorisé pour l'efficacité
Un chariot électrique utilise un moteur pour se déplacer le long de la poutre, contrôlé par une commande à boutons-poussoirs (souvent la même que celle qui actionne le palan).
C'est la solution de premier choix pour les applications impliquant des charges lourdes, une utilisation fréquente ou de longues distances de déplacement. Il minimise la fatigue de l'opérateur et maximise la vitesse et l'efficacité, ce qui en fait un standard dans les environnements de haute production.
Comprendre les compromis et les limitations
La sélection de la bonne suspension est une question d'équilibre entre le coût, le contrôle et la demande opérationnelle. Faire le mauvais choix peut entraîner une inefficacité et des risques pour la sécurité.
Coût vs capacité
Il existe une hiérarchie claire en termes de coût et de capacité. La bride de poutre est la moins chère, suivie du chariot à poussée, du chariot à engrenages, et enfin du chariot électrique, qui est le plus cher. L'investissement initial est directement corrélé au niveau de contrôle et d'efficacité que vous gagnez.
Vitesse vs précision
Un chariot à poussée est rapide pour les charges légères mais offre une faible précision. Un chariot à engrenages offre une précision exceptionnelle mais est intrinsèquement lent. Un chariot électrique offre de la vitesse, mais obtenir un contrôle fin peut nécessiter des commandes plus avancées (et coûteuses) à fréquence variable (VFD).
Fatigue de l'opérateur et sécurité
S'appuyer sur un chariot à poussée pour des charges trop lourdes ou déplacées trop fréquemment crée un risque important de blessures musculo-squelettiques pour l'opérateur. Les chariots à engrenages et électriques réduisent considérablement cette contrainte physique, améliorant la sécurité et l'ergonomie du lieu de travail.
Faire le bon choix pour votre application
Vos besoins opérationnels doivent être le facteur décisif. Analysez vos tâches de levage les plus courantes et sélectionnez le système qui correspond le mieux au flux de travail.
- Si votre objectif principal est le levage à point fixe : une bride de poutre est la solution la plus directe et la plus économique.
- Si votre objectif principal est de déplacer des charges légères peu fréquemment : un chariot à poussée offre un mouvement horizontal simple à faible coût.
- Si votre objectif principal est le positionnement précis de charges lourdes : un chariot à engrenages offre le contrôle nécessaire pour positionner les charges avec précision sans moteur.
- Si votre objectif principal est la vitesse, l'efficacité et une utilisation fréquente : un chariot électrique est le choix supérieur pour les environnements à forte demande.
Choisir la bonne méthode de suspension garantit que vos opérations de levage ne sont pas seulement possibles, mais aussi sûres, efficaces et parfaitement adaptées à la tâche.
Tableau récapitulatif :
| Type de suspension | Idéal pour | Caractéristique clé |
|---|---|---|
| Bride de poutre | Levage à point fixe, uniquement vertical | Simple, économique, stationnaire |
| Chariot à poussée | Charges légères, déplacements courts et peu fréquents | Poussée/traction manuelle, faible coût |
| Chariot à engrenages | Positionnement précis de charges lourdes | Contrôle par chaîne manuelle, avantage mécanique |
| Chariot électrique | Charges lourdes, utilisation fréquente, longues distances | Motorisé, commande par boutons-poussoirs, haute efficacité |
Optimisez vos opérations de levage avec GARLWAY
Choisir le bon système de suspension de palan est essentiel pour la sécurité et l'efficacité. GARLWAY est spécialisé dans la fourniture de machines de construction robustes, y compris des treuils et des bétonnières, conçues pour répondre aux besoins exigeants des entreprises de construction et des entrepreneurs du monde entier.
Laissez nos experts vous aider à sélectionner le système idéal pour votre application spécifique. Contactez-nous dès aujourd'hui pour une consultation et découvrez comment nos solutions peuvent améliorer votre productivité et la sécurité de votre chantier.

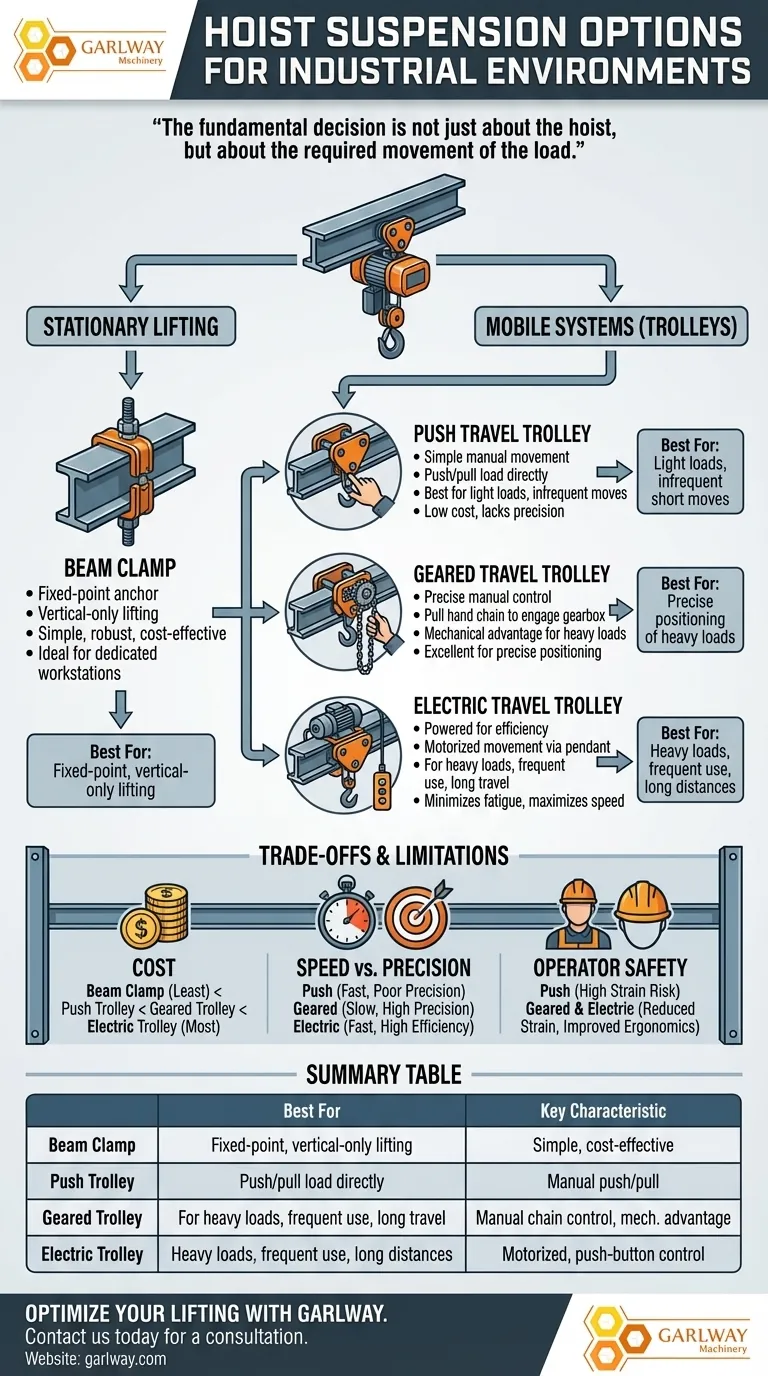

Guide Visuel
