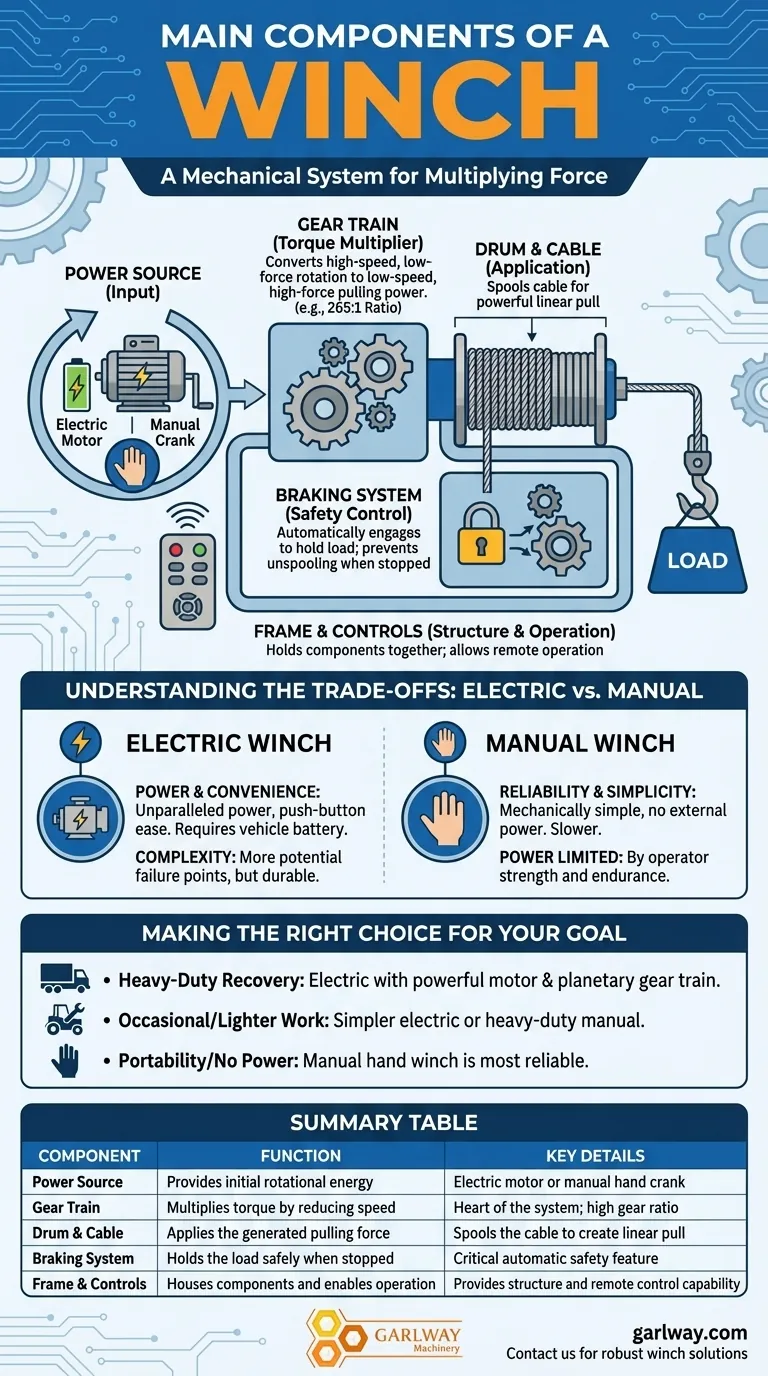

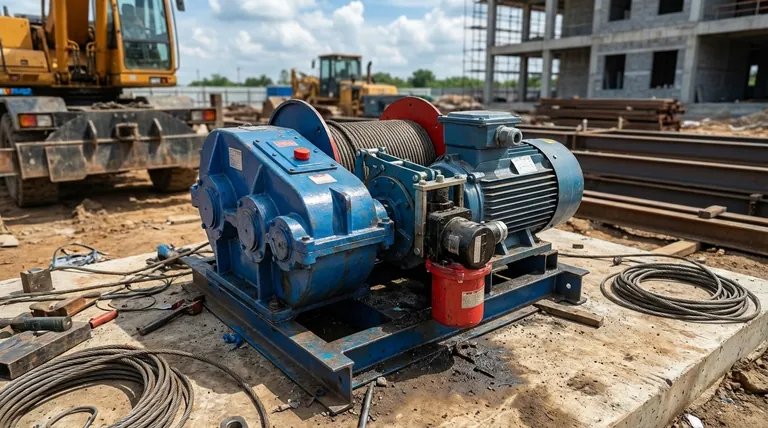

Un treuil est un dispositif mécanique conçu pour tirer ou soulever des charges lourdes. Il se compose de plusieurs éléments essentiels qui fonctionnent ensemble pour assurer un fonctionnement efficace et sûr.Les principaux composants sont la source d'énergie (manivelle ou moteur), le train d'engrenages pour l'avantage mécanique, le tambour pour l'enroulement du câble, le câble lui-même, le chaumard pour le guidage, l'embrayage pour le contrôle de l'engagement et le frein pour la gestion de la tension.Ces éléments varient légèrement entre les treuils manuels et les treuils motorisés, mais ils ont le même objectif fondamental : convertir l'énergie d'entrée en une force de traction ou de levage contrôlée.La compréhension de ces éléments permet de sélectionner le treuil adapté à des applications spécifiques, qu'il s'agisse d'une utilisation marine ou d'un levage industriel.
Explication des points clés :
-
Source d'énergie
-
La force motrice du treuil, qui peut être :
- manuelle :Une manivelle (commune aux petits treuils ou aux treuils marins) pour une utilisation directe par la force humaine.
- Électrique :Un moteur (par exemple, /topic/winch d'une capacité de 1 à 10 tonnes) pour les tâches lourdes automatisées.
- Détermine la vitesse, l'efficacité et l'adaptation du treuil à des charges spécifiques.
-
La force motrice du treuil, qui peut être :
-
Train d'engrenages/réducteur
- Amplifie la puissance absorbée pour manipuler des charges plus lourdes avec moins d'effort.
- Dans les treuils manuels, les engrenages procurent un avantage mécanique (par exemple, un rapport de 4:1).
- Les treuils électriques utilisent des réducteurs pour gérer les compromis entre le couple et la vitesse.
-
Tambour
- Bobine cylindrique qui enroule le câble.
- Le matériau et la taille dépendent de la capacité de charge (acier pour les travaux lourds, synthétique pour les travaux plus légers/marins).
- Conçus pour éviter que le câble ne glisse ou ne se chevauche pendant le fonctionnement.
-
Câble/Câble
- L'élément porteur de la charge, généralement un fil d'acier (pour la solidité) ou un câble synthétique (léger, résistant à la corrosion).
- Il s'attache à la charge au moyen de crochets ou de manilles.
-
Chapeau
- Guide le câble sur le tambour de manière uniforme pour éviter qu'il ne s'emmêle.
- Les chaumards à rouleaux (pour les câbles en acier) ou les chaumards à écubier (pour les câbles synthétiques) sont courants.
-
Embrayage
- Enclenche/désenclenche le tambour du train d'engrenages, ce qui permet de libérer l'enrouleur pour un déploiement rapide du câble.
- C'est un élément essentiel pour la flexibilité et la sécurité des opérations.
-
Système de freinage
- Empêche le débobinage involontaire sous charge.
- Les treuils manuels utilisent des freins à cliquet ; les treuils électriques sont souvent équipés de freins électromagnétiques pour un verrouillage instantané.
-
Cadre/boîtier
- Fournit un support structurel et des points de montage.
- Les treuils marins peuvent être recouverts d'un revêtement résistant à la corrosion.
-
Système de commande (treuils électriques)
- Comprend des relais, des boutons (rembobinage/débobinage) et des boucles de rétroaction pour un fonctionnement précis.
- Garantit des démarrages/arrêts en douceur pour minimiser les chocs avec la charge.
Le saviez-vous ? La synergie entre ces composants permet aux treuils d'effectuer des tâches aussi délicates que l'ajustement des lignes de voile ou aussi robustes que la récupération de véhicules de plusieurs tonnes, montrant ainsi comment la mécanique simple résout des problèmes complexes du monde réel.
Tableau récapitulatif :
| Composant | Fonction | Exemples/variations |
|---|---|---|
| Source d'énergie | Entraîne le treuil ; manuelle (manivelle) ou électrique (moteur). | Manivelle manuelle, moteur électrique (capacité de 1 à 10 tonnes) |
| Train d'engrenages | Amplifie la puissance d'entrée pour les charges lourdes. | Rapport 4:1 (manuel), réducteurs de couple (électrique) |
| Tambour | Enroule le câble ; empêche le glissement. | Acier (usage intensif), synthétique (marine) |
| Câble/Corde | Élément porteur ; acier (résistance) ou synthétique (légèreté). | Fil d'acier, câble synthétique |
| Collier de serrage | Guide le câble sur le tambour de façon régulière. | Rouleau (acier), écope (synthétique) |
| Embrayage | Embraye/débraye le tambour pour l'embobinage libre. | Levier manuel, systèmes automatiques |
| Système de freinage | Empêche le débobinage involontaire. | À cliquet (manuel), électromagnétique (électrique) |
| Cadre/boîtier | Support structurel ; résistant à la corrosion pour une utilisation marine. | Acier peint par poudrage, alliages d'aluminium |
| Système de contrôle | Gestion du fonctionnement du treuil électrique (boutons, relais). | Télécommandes, capteurs de retour d'information |
