Au cœur, un treuil électrique est un système conçu pour convertir l'énergie électrique en une force de traction mécanique immense. Les composants clés qui travaillent ensemble pour y parvenir sont un moteur électrique, un train d'engrenages, un tambour, un câble ou une corde, et un système de freinage, le tout logé dans un châssis robuste.
Comprendre un treuil électrique ne se limite pas à nommer ses pièces. Il s'agit de reconnaître comment ces composants forment un système puissant qui traduit une rotation de moteur à haute vitesse en une puissance de traction à faible vitesse et à couple élevé, de manière sûre et contrôlable.
Le système d'alimentation et de contrôle
Au cœur de tout treuil électrique se trouve le système qui génère et gère son alimentation. Cet ensemble est responsable de la création de la force nécessaire à toute opération de traction.
Le moteur électrique
Le moteur électrique est le moteur principal. Il s'agit généralement d'un moteur à courant continu (CC) qui tire une puissance importante de la batterie d'un véhicule ou d'une source d'alimentation dédiée.
Ce composant fournit la rotation initiale à haute vitesse et à faible couple que le reste du système de treuil convertira en puissance de traction.
Le train d'engrenages (réducteur)
C'est sans doute le composant le plus critique pour la génération de force. Le train d'engrenages, également appelé boîte de vitesses ou réducteur, prend la sortie à haute vitesse du moteur et la réduit.
Ce processus de réduction multiplie le couple du moteur, transformant sa rotation rapide en la rotation lente et puissante requise pour tirer des charges lourdes. Pensez-y comme au rapport le plus bas d'un vélo, qui facilite le pédalage dans une côte raide.
Le système de contrôle
Le système de contrôle est votre interface avec le treuil. Il se compose d'une télécommande portable, filaire ou sans fil, qui vous permet d'engager le moteur pour enrouler ou dérouler le câble.
L'ensemble mécanique de traction
Ce groupe de composants gère physiquement le câble et la charge. Sa conception détermine la capacité et la facilité d'utilisation du treuil.
Le tambour
Le tambour est le grand cylindre sur lequel le câble ou la corde du treuil s'enroule. Sa rotation, entraînée par le train d'engrenages, est ce qui tire la charge.
La taille du tambour influence à la fois la longueur de câble qu'il peut contenir et la vitesse de ligne du treuil.
Le câble ou la corde
C'est la ligne qui relie le treuil à l'objet tiré. Il existe deux types principaux : le câble en acier traditionnel ou la corde synthétique moderne.
L'embrayage
L'embrayage vous permet de désengager le tambour du train d'engrenages. Cette fonction, appelée roulement libre, vous permet de tirer le câble à la main rapidement, ce qui est beaucoup plus efficace que de le dérouler lentement avec le moteur.
Les composants de sécurité critiques
Au-delà de la puissance brute, un treuil doit pouvoir fonctionner en toute sécurité et de manière fiable sous une contrainte extrême. Ces composants assurent le contrôle et préviennent les défaillances.
Le système de freinage automatique
Le frein est une caractéristique de sécurité non négociable. Il s'engage automatiquement chaque fois que le moteur est arrêté, empêchant le tambour de se dérouler sous charge.
Cela maintient la charge en place, empêchant un véhicule ou un objet de reculer si vous devez faire une pause pendant une traction.
Le châssis (boîtier)
Le châssis est le châssis robuste qui maintient tous les autres composants ensemble. Il fournit les points de montage pour fixer le treuil à un véhicule ou à une fondation et protège la mécanique interne contre les dommages.
Comprendre les compromis
Choisir ou utiliser un treuil implique d'équilibrer des facteurs concurrents qui sont directement liés à ses composants.
Puissance de traction vs. Vitesse de ligne
La puissance et la vitesse d'un treuil sont inversement liées, une relation déterminée par le rapport de démultiplication.
Un rapport de démultiplication élevé (par exemple, 265:1) signifie un couple et une puissance de traction immenses, mais une vitesse de ligne très lente. Un rapport de démultiplication plus faible offre une vitesse de ligne plus rapide, mais moins de puissance brute.
Câble en acier vs. Corde synthétique
Votre choix de ligne a des implications importantes en matière de sécurité et d'entretien.
Le câble en acier est extrêmement durable et résistant à l'abrasion, mais il est lourd, peut développer des bavures tranchantes et stocke une quantité énorme d'énergie cinétique en cas de rupture.
La corde synthétique est légère, flexible et beaucoup plus sûre en cas de rupture. Cependant, elle est plus vulnérable à l'abrasion et à la dégradation par les rayons UV et les produits chimiques.
Comment chaque composant influence votre choix
Lors de l'évaluation d'un treuil, concentrez-vous sur la manière dont ses composants principaux correspondent à votre utilisation prévue.
- Si votre objectif principal est la puissance de traction maximale : Portez une attention particulière à la puissance du moteur et, surtout, au rapport de réduction des engrenages. Un rapport plus élevé signifie plus de couple.
- Si votre objectif principal est la vitesse et l'efficacité : Recherchez un treuil avec un rapport de démultiplication plus faible, mais sachez que cela se fait au détriment de la force de traction brute.
- Si votre objectif principal est la sécurité de l'opérateur : Privilégiez un treuil avec un système de freinage automatique fiable et envisagez sérieusement les avantages d'une corde synthétique légère.
En comprenant comment ces pièces fonctionnent comme un système, vous pouvez prendre une décision beaucoup plus éclairée.
Tableau récapitulatif :
| Composant | Fonction principale | Considération clé |
|---|---|---|
| Moteur électrique | Fournit la puissance de rotation initiale | Puissance et source d'alimentation (par exemple, 12V CC) |
| Train d'engrenages | Réduit la vitesse, multiplie le couple | Rapport de démultiplication (par exemple, 265:1 pour une puissance élevée) |
| Tambour | Contient et enroule le câble/la corde | Capacité de longueur de câble et vitesse de ligne |
| Câble/Corde | Se connecte à la charge et la tire | Acier (durable) vs. Synthétique (plus sûr, plus léger) |
| Système de freinage | Maintient automatiquement la charge | Essentiel pour la sécurité pendant le fonctionnement |
| Châssis | Loge et protège tous les composants | Robustesse et compatibilité de montage |
Prêt à choisir le bon treuil pour votre projet ?
Comprendre les composants est la première étape. Choisir le bon treuil pour vos besoins spécifiques est ce qui garantit le succès et la sécurité sur le chantier.
GARLWAY est spécialisé dans l'ingénierie de machines de construction durables et puissantes. Nos treuils électriques sont construits avec des moteurs à couple élevé, des trains d'engrenages robustes et des systèmes de sécurité fiables pour répondre aux exigences strictes des entreprises de construction et des entrepreneurs du monde entier.
Laissez-nous vous aider à faire le travail correctement :
- Conseils d'experts : Obtenez des recommandations basées sur vos besoins spécifiques en matière de puissance de traction, de vitesse de ligne et de sécurité.
- Fiabilité éprouvée : Nos treuils sont conçus pour les conditions difficiles de la construction et de l'utilisation industrielle.
- Gamme complète de produits : Explorez nos treuils, nos bétonnières et nos centrales à béton pour une solution d'équipement complète.
Contactez nos experts dès aujourd'hui pour discuter des besoins de votre projet et trouver le treuil GARLWAY idéal pour votre application.
➡️ Obtenez une recommandation personnalisée dès maintenant

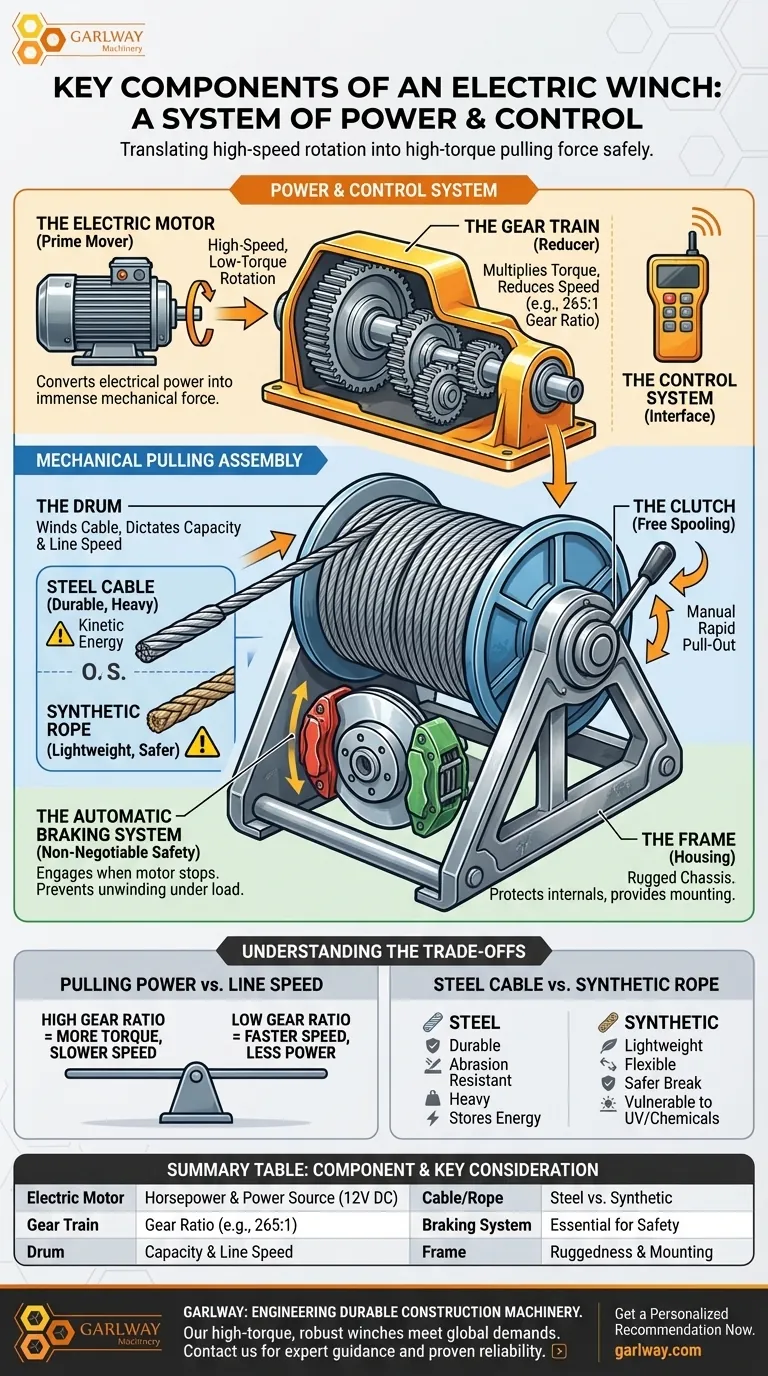

Guide Visuel
