Le principal avantage de placer le moteur d'un palan électrique à l'intérieur du tambour du câble est de créer une conception exceptionnellement compacte et peu encombrante. Cette intégration, cependant, introduit des compromis importants, à savoir une mauvaise dissipation de la chaleur du moteur, un accès de maintenance beaucoup plus difficile et un système d'alimentation plus complexe.
La décision fondamentale repose sur un compromis d'ingénierie essentiel : une conception avec moteur dans le tambour privilégie un encombrement minimal avant tout, sacrifiant ainsi les performances thermiques et la facilité d'entretien.
Le Principe Fondamental : Conception avec Moteur dans le Tambour
Un palan électrique à câble fonctionne en utilisant un moteur pour entraîner une boîte de vitesses, qui à son tour fait tourner un grand tambour pour enrouler ou dérouler le câble. L'emplacement de ce moteur est un choix de conception déterminant.
Comment il atteint un format compact

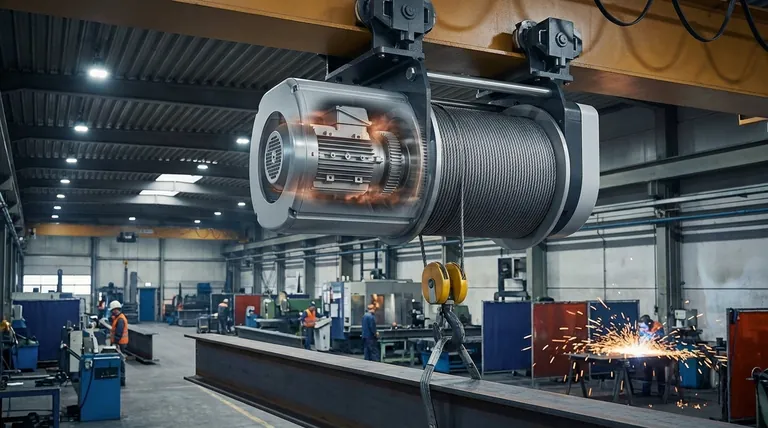

La configuration avec moteur dans le tambour place le moteur d'entraînement et le mécanisme de transmission sur le même axe que le tambour, le moteur s'intégrant parfaitement à l'intérieur de celui-ci.
Cet alignement coaxial élimine la longueur extérieure ajoutée par un moteur monté sur le côté de l'unité, créant ainsi un palan avec les dimensions horizontales les plus courtes possibles.
Analyse des Avantages Clés
Les avantages de cette conception sont presque entièrement liés à sa taille physique et sont d'une importance capitale dans des applications spécifiques.
Avantage : Dimensions de longueur minimales
Le bénéfice le plus significatif est la réduction de la longueur totale du palan. Ceci est crucial dans les applications avec une hauteur sous crochet limitée ou un espace horizontal restreint sur un pont roulant.
En réduisant l'encombrement du palan, il est possible de maximiser la distance de déplacement du crochet et la hauteur de levage dans une installation contrainte.
Avantage : Une structure rationalisée et compacte
Cette conception aboutit à une unité de levage unique, légère et hautement intégrée. Sa forte polyvalence de composants et sa forme rationalisée la rendent adaptée à l'installation sur divers types de grues ou dans des systèmes mécaniques complexes.
Comprendre les Compromis : Les Inconvénients Critiques
Bien que compacte, la conception avec moteur dans le tambour présente de sérieux inconvénients opérationnels qui doivent être soigneusement pris en compte.
Inconvénient : Mauvais Refroidissement du Moteur
Un moteur génère une chaleur importante pendant son fonctionnement. Lorsqu'il est enfermé à l'intérieur du tambour en acier, il y a très peu de circulation d'air pour dissiper cette chaleur.
Cela peut entraîner une surchauffe, ce qui peut limiter le facteur de marche du palan (la fréquence à laquelle il peut fonctionner sur une période donnée) ou obliger les concepteurs à utiliser un moteur plus grand et moins efficace pour compenser, annulant potentiellement une partie de l'avantage de taille.
Inconvénient : Maintenance Difficile et Coûteuse
L'accès à un moteur interne pour inspection, entretien ou remplacement est une tâche complexe. Elle nécessite souvent un démontage important du palan, y compris le retrait du câble et du tambour.
Cela se traduit directement par des temps d'arrêt plus longs et des coûts de main-d'œuvre de maintenance plus élevés par rapport aux conceptions avec des moteurs externes facilement accessibles.
Inconvénient : Dispositifs d'Alimentation Complexes
L'alimentation d'un moteur situé à l'intérieur d'un tambour rotatif n'est pas simple. Cela nécessite généralement des composants spécialisés tels que des bagues collectrices pour transmettre l'électricité.
Ces systèmes ajoutent une autre couche de complexité et un point de défaillance potentiel qui est également difficile d'accès et d'entretien.
L'Alternative : La Conception avec Moteur Externe
Pour le contexte, il est utile de comparer cela à la conception plus traditionnelle où le moteur est monté à l'extérieur du tambour.
Service Supérieur
Avec un moteur externe, la maintenance est simple. Le moteur est exposé et peut être rapidement accessible, réparé ou remplacé, minimisant les temps d'arrêt opérationnels.
Performances Thermiques Améliorées
Un moteur monté extérieurement bénéficie d'un refroidissement à l'air libre, permettant à la chaleur de se dissiper beaucoup plus efficacement. Il est donc mieux adapté aux tâches de levage lourdes et à haute fréquence.
L'Inconvénient Évident : Encombrement Plus Important
Le désavantage évident de la conception avec moteur externe est sa taille. Il est nettement plus long et plus volumineux, ce qui peut être un facteur décisif dans les installations où l'espace est limité.
Faire le Bon Choix pour Votre Application
La sélection de la conception de palan appropriée nécessite de prioriser votre besoin opérationnel le plus critique.
- Si votre objectif principal est de maximiser la hauteur de levage dans une installation à faible hauteur sous crochet : La conception avec moteur dans le tambour est le choix supérieur, car sa taille compacte est sa plus grande force.
- Si votre objectif principal est une utilisation à haute fréquence ou un environnement à haute température : La conception avec moteur externe est plus sûre en raison de ses capacités de refroidissement largement supérieures.
- Si votre objectif principal est de minimiser les temps d'arrêt et de simplifier la maintenance : La conception avec moteur externe est le choix évident car ses composants sont facilement accessibles.
En fin de compte, choisir le bon palan dépend d'une compréhension claire de si vous devez optimiser pour l'espace ou pour la performance et la facilité d'entretien.
Tableau Récapitulatif :
| Aspect | Palan avec Moteur dans le Tambour | Palan avec Moteur Externe |
|---|---|---|
| Avantage Clé | Extrêmement compact, longueur minimale | Maintenance facile, refroidissement supérieur |
| Inconvénient Clé | Mauvaise dissipation de la chaleur, accès difficile | Encombrement physique plus important |
| Idéal Pour | Installations à faible hauteur sous crochet, contraintes d'espace | Facteur de marche élevé, applications à usage intensif |
Vous avez du mal à choisir le bon palan pour les exigences d'espace et de performance de votre projet ?
GARLWAY est spécialisé dans les engins de construction, offrant une large gamme de treuils, de bétonnières et d'installations de centrale à béton durables et efficaces pour les entreprises de construction et les entrepreneurs du monde entier. Nos experts peuvent vous aider à sélectionner la solution de levage parfaite qui équilibre conception compacte et performance fiable.
Contactez notre équipe dès aujourd'hui pour une consultation personnalisée et laissez-nous vous aider à optimiser vos opérations de levage !

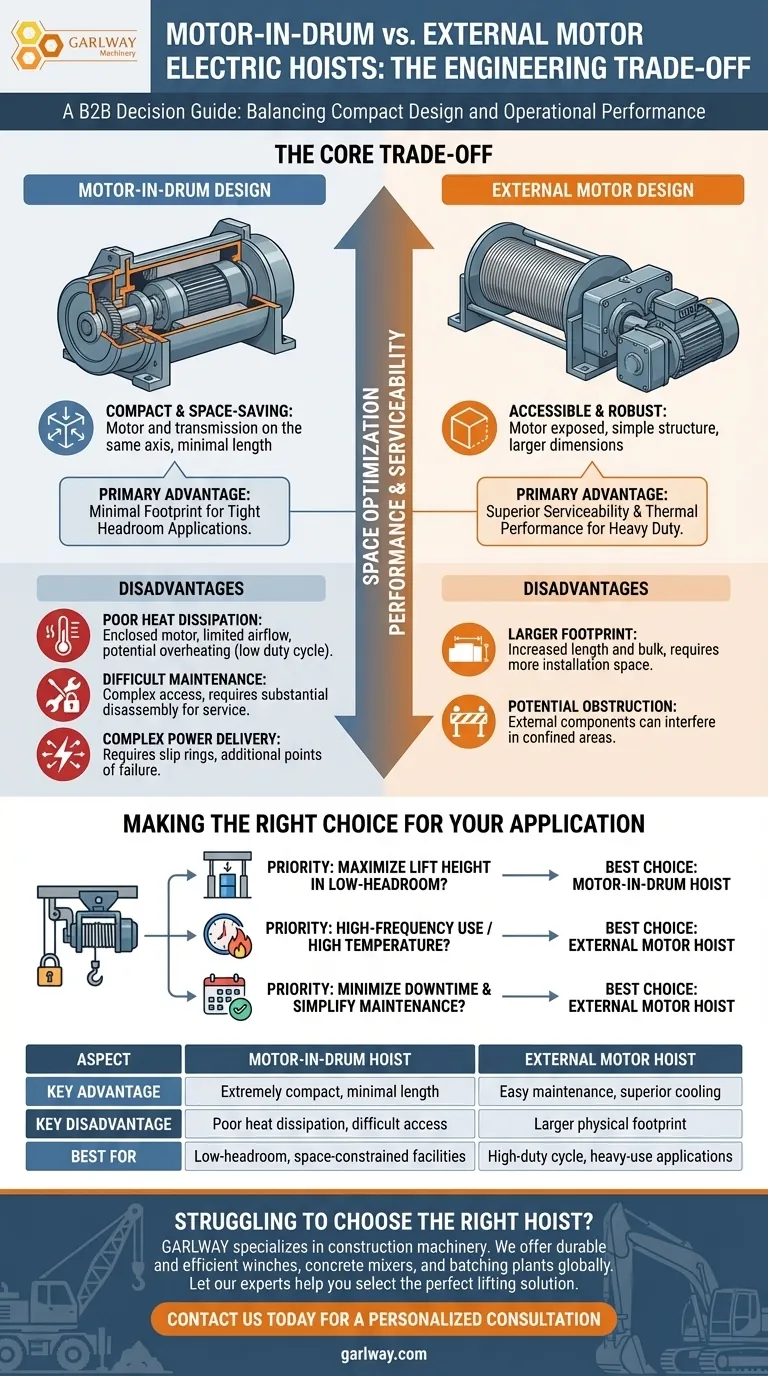

Guide Visuel
