À la base, un treuil électrique fonctionne en convertissant l'énergie de rotation à haute vitesse d'un moteur électrique en une puissance de traction à faible vitesse et à couple élevé. Cette conversion est réalisée par une boîte de vitesses, qui entraîne un tambour pour enrouler un câble métallique ou une corde synthétique, multipliant ainsi efficacement la force du moteur pour déplacer des charges lourdes.
Un treuil électrique n'est pas simplement un moteur fixé à une bobine. C'est un système de multiplication du couple, où une boîte de vitesses spécialisée prend la rotation rapide mais faible d'un moteur et la transforme en la force lente et immensément puissante nécessaire pour tirer ou soulever.
Les composants clés et leurs rôles
Pour comprendre le fonctionnement, nous devons examiner comment chaque partie clé contribue au résultat final. Les composants sont montés ensemble sur un châssis, travaillant dans une séquence précise.
Le moteur : la source de puissance
Le processus commence par le moteur électrique. Alimenté par la batterie d'un véhicule ou une source d'alimentation dédiée, son seul rôle est de générer un mouvement de rotation à haute vitesse.
La boîte de vitesses : le cœur de la machine
C'est le composant le plus critique pour générer de la force. La rotation à haute vitesse du moteur est introduite dans une boîte de vitesses, également appelée réducteur.
À l'intérieur, une série d'engrenages réduit considérablement la vitesse de rotation. Cette réduction de vitesse entraîne une augmentation proportionnelle du couple, ou force de rotation. C'est le principe qui permet à un petit moteur de tirer des milliers de livres.
Le tambour : le mécanisme d'enroulement
La sortie à faible vitesse et à couple élevé de la boîte de vitesses fait tourner le tambour. Ce composant cylindrique est celui autour duquel le câble métallique ou la corde synthétique est enroulé.
Lorsque le tambour tourne, il tire le câble, créant ainsi l'action de treuillage. La vitesse du tambour détermine directement la rapidité avec laquelle la charge est déplacée.
Le câble : le point de contact
Le câble métallique ou la corde synthétique est le dernier maillon de la chaîne, se fixant à l'objet tiré ou soulevé. Sa direction peut être modifiée à l'aide de poulies pour contourner les obstacles ou changer l'angle de traction.
Les mécanismes de sécurité et de contrôle critiques
Au-delà de la puissance brute, la conception mécanique d'un treuil intègre des fonctionnalités de sécurité et d'utilisation.
Le frein automatique : prévenir la catastrophe
Une caractéristique de sécurité cruciale est le frein automatique. Lorsque le moteur n'est pas actif, ce système de freinage s'engage automatiquement.
Il empêche le tambour de se dérouler sous charge, garantissant que l'objet lourd ne glisse pas en arrière. La fiabilité de ce frein est primordiale, surtout lors du levage de charges verticalement.
L'embrayage : permettre le défilement libre
L'embrayage permet à l'opérateur de désengager manuellement le tambour de la boîte de vitesses.
Lorsqu'il est désengagé, le tambour peut tourner librement, un état connu sous le nom de "défilement libre". Cela vous permet de tirer rapidement le câble à la main, ce qui est beaucoup plus efficace que de le dérouler lentement avec le moteur.
Comprendre les compromis
La conception mécanique d'un treuil nécessite un équilibre entre des facteurs concurrents.
Vitesse contre puissance
Le rapport de démultiplication à l'intérieur de la boîte de vitesses dicte les caractéristiques principales du treuil. Un rapport de démultiplication plus élevé entraînera une puissance de traction plus importante (couple) mais une vitesse de ligne plus lente.
Inversement, un treuil avec un rapport de démultiplication plus faible tirera plus vite mais aura une capacité de charge maximale plus faible. Il y a toujours un compromis direct entre la quantité que vous pouvez tirer et la vitesse à laquelle vous pouvez la tirer.
Consommation d'énergie et cycle de service
La génération d'un couple immense est gourmande en énergie. Les treuils électriques consomment une quantité importante de courant de leur source d'alimentation.
En raison de la chaleur générée par le moteur et la boîte de vitesses sous charge, ils ne peuvent pas être utilisés en continu. Ils ont un cycle de service spécifique : une durée déterminée pendant laquelle ils peuvent fonctionner avant de nécessiter une période de refroidissement pour éviter tout dommage mécanique.
Faire le bon choix pour votre objectif
Comprendre les principes mécaniques vous aide à évaluer un treuil en fonction de sa tâche prévue.
- Si votre objectif principal est la récupération de véhicules : Le couple élevé de la réduction des engrenages et la fiabilité absolue du frein automatique sont les caractéristiques les plus critiques.
- Si votre objectif principal est le chargement d'équipement : La vitesse de ligne et la commodité de l'embrayage de défilement libre deviennent plus importantes pour l'efficacité quotidienne.
- Si votre objectif principal est le levage de charges verticalement : La conception et la fiabilité du système de freinage sont des exigences de sécurité non négociables qui l'emportent sur tous les autres facteurs.
En appréciant cette interaction entre le moteur, les engrenages et les freins, vous pouvez utiliser cet outil puissant non seulement efficacement, mais aussi en toute sécurité.
Tableau récapitulatif :
| Composant | Rôle dans le fonctionnement |
|---|---|
| Moteur électrique | Fournit une énergie de rotation à haute vitesse à partir d'une source d'alimentation. |
| Boîte de vitesses (Réducteur) | Réduit la vitesse pour augmenter considérablement le couple (force de traction). |
| Tambour | Enroule le câble pour créer l'action de traction/levage. |
| Frein automatique | S'engage lorsque le moteur s'arrête pour empêcher la charge de glisser. |
| Embrayage | Permet le défilement libre manuel pour un déploiement rapide du câble. |
Besoin d'un treuil fiable et puissant pour votre projet de construction ou d'entreprise ?
GARLWAY est spécialisé dans les engins de construction haute performance, y compris les treuils électriques robustes conçus pour les applications exigeantes. Nos treuils offrent le couple, les caractéristiques de sécurité et la durabilité sur lesquels les professionnels comme vous comptent.
Contactez nos experts dès aujourd'hui pour discuter de vos besoins spécifiques et découvrir comment un treuil GARLWAY peut améliorer votre efficacité opérationnelle et votre sécurité.

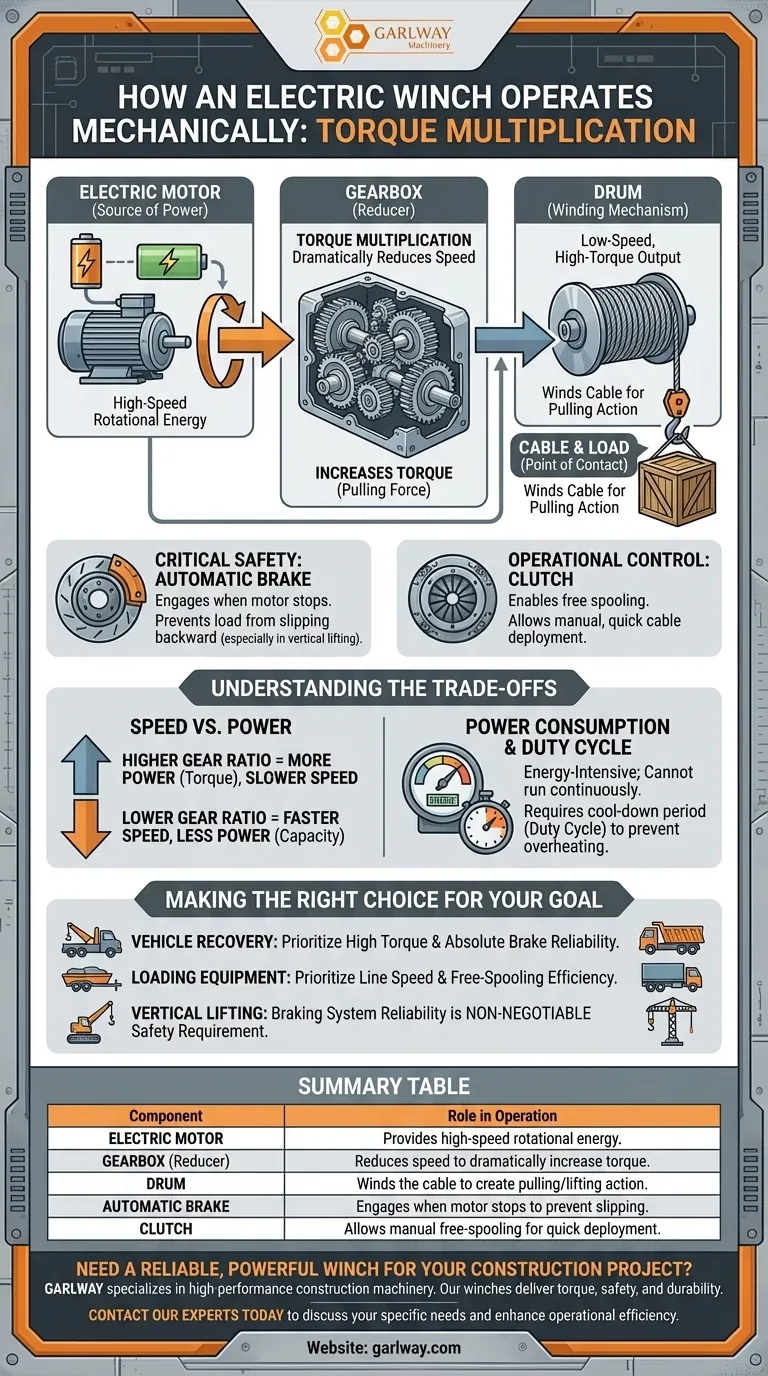

Guide Visuel
