À la base, un treuil hydraulique génère une force de traction immense en utilisant la pompe de direction assistée d'un véhicule pour créer un flux de fluide à haute pression. Ce fluide sous pression est le moteur du système, alimentant un moteur hydraulique qui convertit l'énergie du fluide en la force de rotation puissante nécessaire pour actionner le tambour du treuil.
Le principe fondamental est la conversion d'énergie : la puissance du moteur du véhicule est convertie en pression hydraulique par la pompe de direction, qui est ensuite transformée en couple mécanique par le moteur et le système d'engrenages du treuil pour tirer une charge.
La chaîne de génération de force
Pour bien comprendre la puissance d'un treuil hydraulique, nous devons suivre le flux d'énergie du moteur jusqu'à la traction finale. Chaque composant du système joue un rôle essentiel dans cette conversion et cette amplification de la force.
La source d'énergie : la pompe hydraulique
Le processus commence par la pompe de direction assistée du véhicule, qui est entraînée par le moteur.
Cette pompe aspire le fluide hydraulique d'un réservoir et le met sous pression, créant un flux puissant et constant.
Le système de contrôle : la valve
Le fluide sous haute pression circule dans des tuyaux renforcés jusqu'à une valve de contrôle.
Cette valve, actionnée par des leviers, agit comme le cerveau du système. Elle dirige le flux de fluide vers le moteur hydraulique pour enrouler ou dérouler le tambour.
Le moteur : le moteur hydraulique
De la valve de contrôle, le fluide sous pression entre dans le moteur hydraulique.
C'est le cœur du treuil. La force du fluide pousse contre les engrenages ou les ailettes internes du moteur, le faisant tourner avec un couple important. C'est le point principal où l'énergie hydraulique devient énergie mécanique.
L'amplificateur : le train d'engrenages planétaires
La force de rotation du moteur hydraulique est ensuite transmise à un train d'engrenages planétaires.
Ce système d'engrenages agit comme un multiplicateur de couple. Il réduit la vitesse de rotation du moteur mais augmente considérablement sa puissance, fournissant la force brute nécessaire pour tirer des charges lourdes.
L'action finale : le tambour du treuil
La force amplifiée du train d'engrenages fait tourner le tambour du treuil.
Lorsque le tambour tourne, il enroule le câble en acier ou la corde synthétique, créant l'action de traction puissante et constante pour laquelle le treuil est connu.
Comprendre les compromis de performance
Un treuil hydraulique est un outil robuste, mais ses performances sont régies par des principes physiques qui créent des compromis spécifiques. Les comprendre est essentiel pour l'utiliser efficacement et en toute sécurité.
L'impact du fonctionnement continu
Étant donné qu'un treuil hydraulique est alimenté par le moteur du véhicule via la pompe de direction assistée, il peut fonctionner en continu sans surchauffe ni décharge de la batterie.
C'est son principal avantage par rapport aux treuils électriques, qui peuvent rapidement vider une batterie en cas d'utilisation intensive et prolongée.
La loi du tambour
La force de traction maximale nominale d'un treuil n'est disponible que lorsque le câble est sur sa première couche autour du tambour.
Lorsque le câble s'enroule sur lui-même, le diamètre effectif du tambour augmente. Cela augmente la vitesse de ligne mais réduit la force de traction pour chaque couche successive.
Faire le bon choix pour vos besoins
Vos objectifs opérationnels détermineront comment vous exploiterez les caractéristiques uniques d'un système hydraulique.
- Si votre objectif principal est le remorquage intensif et soutenu : Un treuil hydraulique est le choix supérieur, car il peut fonctionner pendant de longues durées sans risque de surchauffe ou de décharge de la batterie, tant que le moteur du véhicule tourne.
- Si votre objectif principal est la puissance maximale lors d'une traction difficile : Commencez toujours avec le plus de câble possible déroulé pour vous assurer que vous tirez sur la première couche du tambour, où son couple est le plus élevé.
En comprenant comment la pression hydraulique est convertie en travail mécanique, vous pouvez utiliser votre treuil avec une efficacité et une sécurité maximales.
Tableau récapitulatif :
| Composant | Rôle dans la génération de force |
|---|---|
| Pompe hydraulique | Entraînée par le moteur, elle met sous pression le fluide pour créer un flux. |
| Valve de contrôle | Dirige le fluide sous haute pression vers le moteur. |
| Moteur hydraulique | Convertit l'énergie hydraulique en couple de rotation. |
| Train d'engrenages planétaires | Amplifie le couple du moteur pour générer une force de traction immense. |
| Tambour du treuil | Enroule le câble, appliquant la force amplifiée à la charge. |
Vous avez besoin d'un treuil fiable et robuste pour un fonctionnement soutenu ? GARLWAY est spécialisé dans les engins de construction haute performance, y compris les treuils hydrauliques robustes conçus pour les besoins exigeants des entreprises de construction et des entrepreneurs. Nos treuils fournissent une puissance constante sans surchauffe, vous assurant de pouvoir relever les tractions les plus difficiles. Contactez nos experts dès aujourd'hui pour trouver la solution de treuil parfaite pour votre projet !

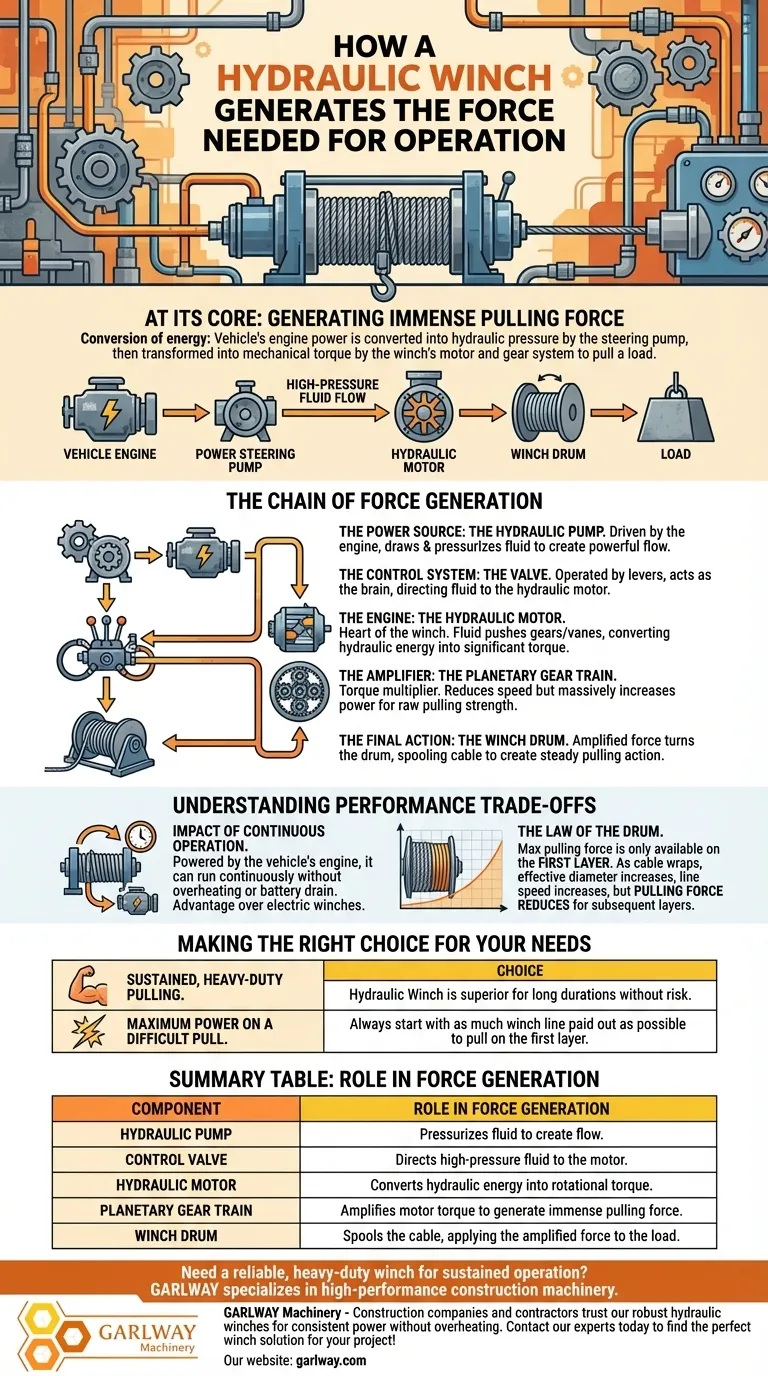

Guide Visuel
