Le Battement De Cœur Électrique : Une Approche Systématique Pour Diagnostiquer Les Défaillances Des Enroulements De Moteur

Le silence sur le chantier

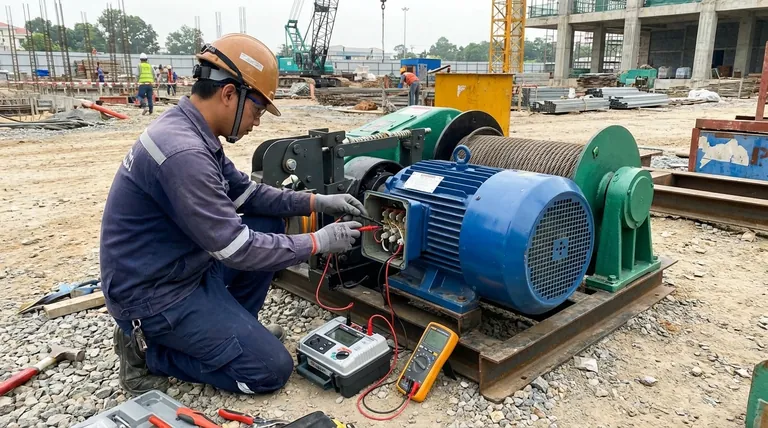

Un treuil de construction, chargé de soulever une charge critique, se tait soudainement. Le moteur bourdonne, puis déclenche son disjoncteur. L'ensemble du flux de travail sur un projet à plusieurs étages s'arrête net.

À ce moment-là, une douzaine d'hypothèses naissent. Est-ce l'alimentation électrique ? Le variateur de fréquence (VFD) ? La charge s'est-elle bloquée ? Ou est-ce le moteur lui-même, le cœur même de la machine ?

Le coût de l'arrêt est mesuré en minutes et en dollars. Mais le coût d'un mauvais diagnostic — remplacer inutilement un moteur parfaitement sain ou, pire, remettre en service un moteur défectueux — est bien plus élevé. Le défi n'est pas seulement technique ; il est psychologique. C'est une bataille contre l'incertitude.

Surmonter les biais de diagnostic

Nos esprits recherchent des réponses simples. La cible la plus facile est souvent le composant le plus visible ou le plus complexe : le moteur. Nous sommes biaisés en faveur de l'action, et remplacer le moteur donne l'impression d'un progrès.

Mais une approche systématique remplace l'hypothèse par la certitude. Un moteur sain a un "battement de cœur" électrique distinct, défini par deux propriétés fondamentales : une isolation électrique parfaite de son carter et des chemins parfaitement équilibrés pour que le courant circule à l'intérieur.

En testant ces deux propriétés, nous pouvons passer de la devinette à la connaissance.

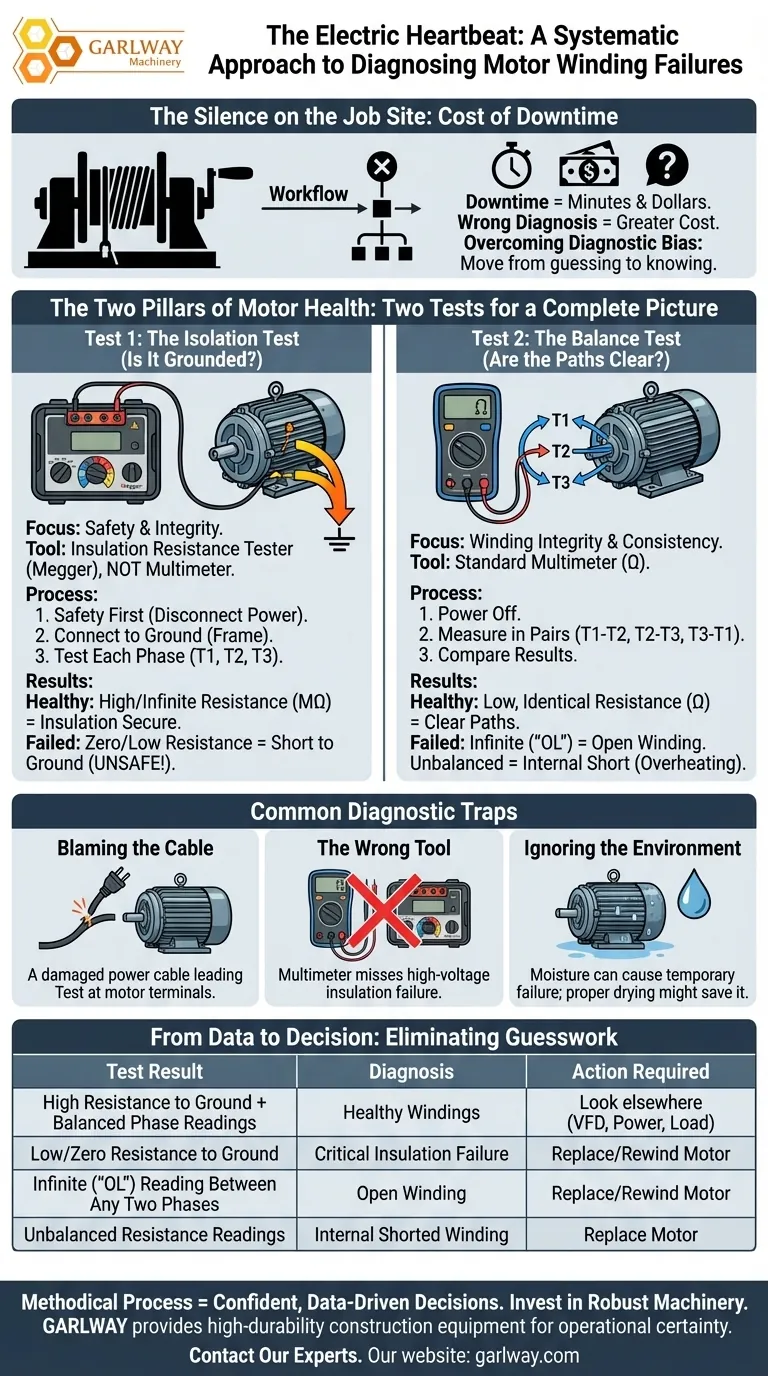

Les deux piliers de la santé du moteur

Nous pouvons obtenir une image complète de l'état électrique d'un moteur grâce à deux tests simples, mais puissants.

Test 1 : Le test d'isolement (Est-il mis à la terre ?)

C'est le test le plus important pour la sécurité et l'intégrité. Il répond à une question : l'isolation qui protège les enroulements de cuivre s'est-elle dégradée, permettant à l'électricité de fuir vers le cadre métallique du moteur ?

C'est ce qu'on appelle un court-circuit à la terre, et c'est une défaillance critique.

Votre outil pour ce travail devrait être un testeur de résistance d'isolement (souvent appelé Megger), pas un multimètre standard. Un multimètre utilise une basse tension qui peut être trompée par une isolation affaiblie. Un Megger utilise une tension plus élevée pour vraiment solliciter le système et révéler ses défauts.

Le processus :

La sécurité avant tout : Débranchez complètement toute alimentation du moteur.
Connecter à la terre : Fixez une sonde du testeur à une partie non peinte du cadre du moteur.
Tester chaque phase : Connectez l'autre sonde séquentiellement à chaque fil du moteur (T1, T2, T3), en effectuant le test pour chacun d'eux.

Moteur sain : Affiche une lecture de résistance extrêmement élevée, voire infinie (mesurée en mégohms, MΩ). Cela signifie que l'isolation fait son travail, maintenant l'électricité contenue.
Moteur défaillant : Affiche une lecture de résistance nulle ou très faible. C'est un signal clair que le courant a un chemin direct vers la terre. Le moteur est dangereux et inutilisable.

Test 2 : Le test d'équilibre (Les chemins sont-ils dégagés ?)

Ce test examine l'intérieur des enroulements eux-mêmes. Il vérifie l'intégrité des fils de cuivre, en s'assurant qu'il n'y a pas de coupures ou de courts-circuits internes. Pour qu'un moteur triphasé fonctionne correctement, les trois enroulements doivent être électriquement identiques.

Un multimètre standard réglé pour mesurer la résistance (Ω) est l'outil idéal ici.

Le processus :

Mise hors tension : Assurez-vous que le moteur reste complètement déconnecté.
Mesurer par paires : Vérifiez la résistance entre T1-T2, T2-T3 et T3-T1.
Comparer les résultats : Le nombre absolu est moins important que la cohérence entre les trois lectures.

Moteur sain : Les trois valeurs de résistance seront très faibles (souvent inférieures à 1 Ω) et, surtout, presque identiques les unes aux autres.
Moteur défaillant : Une lecture infinie ("OL") indique un enroulement cassé ou ouvert. Une lecture significativement différente des deux autres pointe vers un court-circuit interne, qui provoquera une surchauffe et une défaillance éventuelle.

Pièges de diagnostic courants

La confiance dans un diagnostic vient en évitant les écueils courants.

Accuser le moteur des péchés du câble

Un test défaillant dans l'armoire de commande ne condamne pas automatiquement le moteur. Le câble d'alimentation lui-même peut tomber en panne. Effectuez toujours ces tests directement sur les bornes du moteur pour isoler le problème. Cette simple étape évite l'erreur coûteuse de remplacer un bon moteur à cause d'un mauvais câble.

La confiance excessive dans un outil simple

Utiliser un multimètre pour le test de terre est une erreur courante. Il peut détecter un court-circuit franc, mais il manquera une isolation compromise qui ne se manifeste que sous la tension plus élevée d'un testeur d'isolement approprié. Utiliser le bon outil n'est pas une question de préférence ; c'est une question de poser la bonne question.

Ignorer l'environnement

L'humidité est l'ennemi juré de l'isolation. Un moteur qui échoue à un test de terre après avoir été stocké dans un environnement humide n'est peut-être pas endommagé de façon permanente. Dans certains cas, une procédure de séchage appropriée dans un four contrôlé peut restaurer l'isolation et sauver le moteur de la ferraille.

Des données à la décision

Vos résultats de test ouvrent une voie claire, éliminant les conjectures.

Résultat du test	Diagnostic	Action requise
Résistance élevée à la terre + lectures de phase équilibrées	Les enroulements du moteur sont sains.	Cherchez ailleurs : VFD, alimentation électrique ou charge mécanique.
Résistance faible ou nulle à la terre	Défaillance critique de l'isolation (court-circuit à la terre).	Remplacez ou réenroulez professionnellement le moteur.
Lecture infinie ("OL") entre deux phases quelconques	Enroulement ouvert.	Remplacez ou réenroulez le moteur.
Lectures de résistance déséquilibrées entre les phases	Enroulement court-circuité interne.	Remplacez le moteur pour éviter d'autres dommages.

Ce processus méthodique transforme un moment d'incertitude intense en une décision confiante et basée sur des données. Il garantit que lorsqu'un équipement critique comme un treuil, une bétonnière ou une centrale de malaxage tombe en panne, la bonne réparation est effectuée du premier coup.
