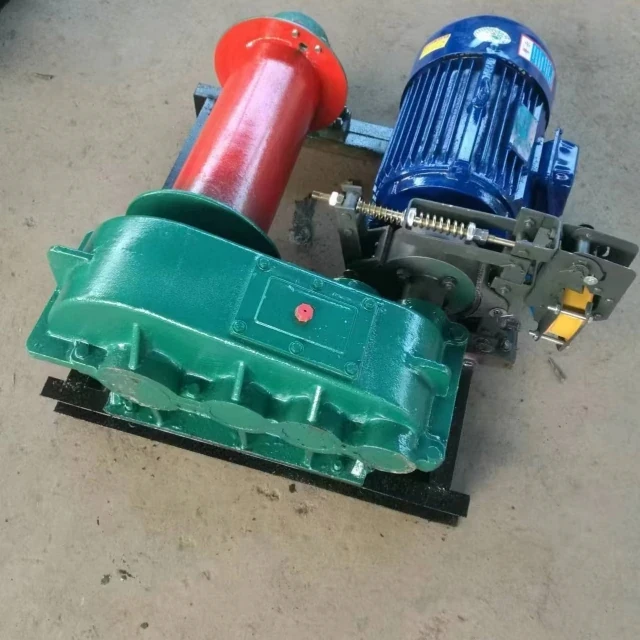

Les électroaimants de freinage sont des composants de sécurité essentiels dans les treuils et les machines de construction. Lorsqu'ils tombent en panne, les opérations s'arrêtent et les risques augmentent. Ce guide propose un protocole de dépannage approuvé par les techniciens, couvrant les diagnostics électriques, les ajustements mécaniques et les correctifs spécifiques aux modèles validés dans les aciéries et les sites soumis à de fortes vibrations. Qu'il s'agisse de l'épuisement de la bobine ou du blocage de l'armature, ces méthodes permettront de rétablir des performances de freinage fiables.
Mécanismes de défaillance des électroaimants de freinage et composants critiques
Vulnérabilités du système électrique : Bornes, bobines et stabilité de la tension
Les défaillances des électro-aimants trouvent souvent leur origine dans trois points faibles du système électrique :
- Corrosion des bornes: Les connecteurs exposés accumulent l'oxydation, ce qui augmente la résistance jusqu'à 30 % (mesurée sur les électro-aimants de grues de quai).
- Dégradation de la bobine: La rupture de l'isolation due aux cycles de chaleur provoque des courts-circuits. Une baisse de résistance de 15 % par rapport aux spécifications du fabricant signale une défaillance imminente.
- Fluctuations de tension: Des tensions d'alimentation instables, inférieures à 90 % des valeurs nominales, provoquent des mouvements erratiques de l'induit.
Avez-vous déjà remarqué un freinage intermittent lors d'une demande de puissance maximale ? Vérifiez d'abord la stabilité de la tension.
Risques mécaniques : Blocage de l'induit, desserrage des boulons et décalage de l'alignement
Les problèmes mécaniques se manifestent par
- Blocage de l'induit: Souvent causé par l'accumulation de rouille ou un mauvais alignement (fréquent dans les environnements côtiers).
- Fatigue du boulon: Les vibrations desserrent le matériel de montage, ce qui modifie les espaces d'air critiques.
- Usure des tampons: Les tampons usés des modèles de la série Mzsl réduisent l'efficacité de la course de 40 %.
Métaphores visuelles : Pensez à une armature mal alignée comme à un disque de frein déformé - un contact partiel signifie une distribution inégale de la force.
Protocole de diagnostic étape par étape pour les techniciens industriels
Priorité 1 : Verrouillage de sécurité et vérification de la tension
- Mettez le circuit hors tension et confirmez l'absence de tension à l'aide d'un multimètre.
- Déchargez le courant résiduel dans les bobines à l'aide d'outils isolés.
Priorité 2 : Contrôles de l'intégrité mécanique
- Mesure de l'écart: Utiliser des jauges d'épaisseur pour vérifier les entrefers (0,2-0,5 mm pour les modèles MzDl).
- Couple de serrage des boulons: Resserrer à 25-30 Nm à l'aide d'un produit frein-filet.
- Course de l'induit: Le mouvement manuel doit être régulier ; une résistance indique la présence de rouille ou d'arbres déformés.
Priorité 3 : Essais électriques avancés
- Résistance de la bobine: Comparer les relevés aux spécifications de l'équipementier (tolérance de ±10 % autorisée).
- Asymétrie du courant: >Un écart de plus de 5 % entre les phases indique que le bobinage est défectueux.
Conseil de pro : enregistrez les mesures de base lors de l'installation - elles sont précieuses pour les diagnostics ultérieurs.
Techniques d'entretien et de réglage spécifiques aux modèles
Série MzDl : Étalonnage des écarts de levage
- Insérez une jauge d'épaisseur de 0,3 mm entre l'armature et le noyau.
- Ajustez les cales jusqu'à ce que la jauge glisse avec une légère résistance.
Série Mzsl : Optimisation de la course
- Tourner les vis du tampon dans le sens des aiguilles d'une montre pour réduire la course de 0,1 mm par quart de tour.
- Lubrifier les surfaces de glissement avec de l'huile hydraulique ISO VG 68 (pas de graisse).
Atténuation du bruit
- Bourdonnement: Indique un désalignement. Utiliser des comparateurs pour vérifier le parallélisme (
- Clanking: Serrer toutes les fixations et vérifier que les tampons ne sont pas fissurés.
Stratégies préventives et études de cas ayant fait leurs preuves dans l'industrie
Étude de cas : Réduction des bourdonnements dans les grues d'aciéries
Un treuil de gargouille présente un bourdonnement persistant. Les techniciens :
- Découverte d'un désalignement de 0,2 mm par mesure laser.
-
Calage de la base de montage et application d'une pâte au bisulfure de molybdène.
Résultat: Le bruit a baissé de 12 dB, avec 18 mois de fonctionnement ininterrompu.
Maintenance à long terme pour les sites à fortes vibrations
- Trimestre: Contrôles du couple et tests de résistance de la bobine.
- Tous les deux ans: Remplacement des tampons et réétalonnage des courses.
- Tous les ans: Vérification de l'alignement complet à l'aide de niveaux de précision.
Conclusion : Mesures à prendre pour assurer la fiabilité des performances de freinage
- Diagnostiquer systématiquement: Commencez par la sécurité, puis les vérifications mécaniques et enfin les tests électriques.
- Régler avec précision: Les écarts et les coups spécifiques au modèle sont importants - ne faites pas d'approximation.
- Prévenir de manière proactive: Les équipements sujets aux vibrations nécessitent des intervalles d'inspection plus serrés.
Pour les opérateurs de machines de gardiennage, l'intégration de ces protocoles permet de réduire les temps d'arrêt imprévus jusqu'à 60 %. Faites en sorte que vos systèmes de freinage soient aussi fiables que les structures qu'ils contribuent à construire.
