Introduction
Dans les opérations de levage industriel, même des écarts de l'ordre du millimètre peuvent compromettre la sécurité et l'efficacité. Pour les systèmes de barrières nécessitant une précision inférieure à 1 cm, l'étalonnage précis du contrôleur de treuil n'est pas facultatif - c'est une nécessité de conformité. Ce guide présente les stratégies techniques et les protocoles industriels permettant d'optimiser les réglages des treuils de levage, en s'appuyant sur des méthodes de réglage PID éprouvées et sur l'intégration de capteurs. Que vous entreteniez des barrières hydrauliques ou que vous installiez de nouveaux systèmes, ces informations s'alignent sur les normes ISO 4309 pour garantir à la fois la précision et la sécurité.
Exigences de précision dans les opérations de levage industriel
Le rôle essentiel de la précision du contrôleur dans le positionnement de la porte
Les contrôleurs de treuil agissent comme le "cerveau" des systèmes de levage, traduisant les commandes de l'opérateur en mouvements mécaniques. Un écart de seulement 5 mm dans le positionnement de la porte peut
- provoquer un désalignement des joints d'étanchéité des vannes, ce qui risque d'entraîner des fuites d'eau
- Accélérer l'usure des rails de guidage en raison d'une répartition inégale de la charge.
- déclencher des arrêts de sécurité dans les systèmes automatisés, interrompant ainsi les opérations.
Vous êtes-vous déjà demandé pourquoi certaines vannes s'installent de manière irrégulière malgré des réglages répétés ? La réponse se trouve souvent dans l'étalonnage négligé du contrôleur.
Normes industrielles pour les tolérances des équipements de levage
La directive ISO 4309 impose une tolérance de positionnement de ≤1 cm pour les applications de levage critiques telles que :
- les systèmes de portes de barrage
- Barrières d'installations nucléaires
- les portes de cale sèche des chantiers navals.
La non-conformité risque d'entraîner des sanctions réglementaires et des défaillances opérationnelles. Par exemple, un incident survenu en 2022 dans une centrale hydroélectrique européenne - où une erreur d'étalonnage de 0,8 cm a provoqué le grippage de la porte - a entraîné 14 heures d'immobilisation et 120 000 euros de réparations.
Stratégies techniques pour l'ajustement du contrôleur
Réglage du PID pour la minimisation des erreurs dans les systèmes de treuil
Les boucles proportionnelles-intégrales-dérivatives (PID) sont l'étalon-or du contrôle de précision. Pour optimiser la précision inférieure à 1 cm :
- Gain proportionnel (P): Commencez à 60 % de la valeur maximale stable du système. Des termes P trop agressifs provoquent des oscillations.
- Terme intégral (I): Réglé pour résoudre les erreurs résiduelles - typiquement 0,05-0,1 sec/répétition. Des valeurs I élevées induisent des retards de type "windup".
- Action dérivée (D): Appliquer avec parcimonie (5-10% de P) pour amortir le dépassement sans ralentir la réponse.
Métaphore visuelle : pensez au réglage du PID comme au réglage du régulateur de vitesse d'une voiture - une accélération trop forte (P) provoque des secousses, tandis qu'un freinage tardif (I) ne permet pas de maintenir la vitesse.
Intégration des capteurs et boucles de rétroaction en temps réel
Associez des contrôleurs réglés par PID avec :
- des capteurs de distance laser (par exemple, modèles d'une précision de ±0,2 mm) pour le suivi de la position du portail.
- Cellules de charge pour détecter une distribution asymétrique du poids déclenchant une dérive de la position.
- Moteurs équipés de codeurs fournissant 1 024 impulsions/révolution pour le contrôle de la vitesse au niveau du micron.

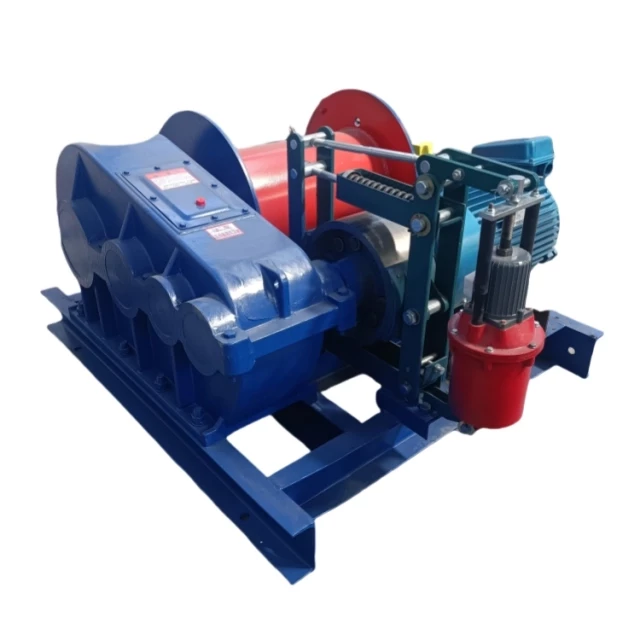

Les systèmes de treuil de Garlway, par exemple, intègrent des capteurs compatibles CANbus qui mettent à jour les données de position toutes les 10 ms, soit 20 fois plus vite que les systèmes analogiques traditionnels.
Études de cas et validation de la conformité
Leçons tirées des défaillances de précision des systèmes de vannes hydrauliques
Un audit réalisé en 2021 sur 37 sites de barrages a révélé que
- 68 % des incidents de désalignement des vannes provenaient de termes dérivés mal réglés.
- Les systèmes utilisant uniquement l'étalonnage manuel (sans retour d'information en temps réel) présentaient des erreurs moyennes de 1,2 cm, contre 0,3 cm pour les systèmes automatisés.
Protocoles d'étalonnage alignés sur les lignes directrices ISO 4309
Mettez en œuvre ce processus de validation en 4 étapes après l'ajustement :
- Test de charge statique: Appliquer 110 % de la charge nominale pendant 10 minutes ; la dérive de position doit rester ≤2 mm.
- Cyclage dynamique: Ouvrir/fermer les portails 50 fois à 75 % de la vitesse maximale. L'erreur cumulée ne doit pas dépasser 0,5 cm.
- Essai de résistance à l'environnement: Fonctionner entre -30°C et +50°C pour vérifier la stabilité thermique.
- Documentation: Enregistrer tous les paramètres PID et les sorties des capteurs pour les pistes d'audit.
Conclusion et mesures à prendre
L'obtention d'une précision inférieure à 1 cm exige à la fois de la rigueur technique et le respect des normes internationales. Pour optimiser vos contrôleurs de treuil :
- Commencez par des valeurs PID conservatrices Commencez par des valeurs PID conservatrices, puis ajustez-les progressivement à l'aide des données des capteurs en temps réel.
- Validez par rapport à la norme ISO 4309 par des tests de charge et d'environnement.
- Envisagez les systèmes intégrés de Garlway de Garlway, qui combinent des codeurs à haute résolution avec un retour CANbus pour une conformité "plug-and-play".
Dernière réflexion : Dans le domaine du levage de précision, la différence entre "assez près" et "parfaitement aligné" peut faire la différence entre un succès opérationnel et un échec catastrophique.
